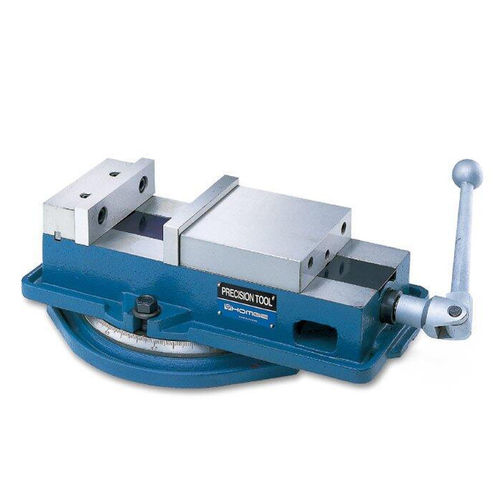

Тиски для станка HAV- series

машиныодиночныйвинтовой

Обзор продукта

• Два установочных винта в неподвижной губке предотвращают её отклонение назад при очень высоком усилии зажима.
• Чугунный кожух ходового винта защищает винт от стружки.
• Обе стороны направляющих подвергнуты термической обработке для повышения износостойкости.
• Механизм угловой фиксации создаёт давление сверху вниз на губку, обеспечивая параллельность обеих губок при зажиме.
• Упорный кольцевой подшипник типа «игольчатый» снижает трение и увеличивает давление зажима до 80%.

Диапазон зажима
Ед.измерения: мм / inch

Позиции
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm): 107 / 110 / 138 / 198 / 320
Position 2 (mm): 154 / 163 / 201 / 264 / 400
Position 3 (mm): 220 / 249 / 304 / 402 / 480
Position 4 (mm): 271 / 304 / 368 / 476 / 560

СПЕЦИФИКАЦИЯ (сводка по моделям, единицы мм / inch)
Модель | Поз.1 (mm) | Поз.2 (mm) | Поз.3 (mm) | Поз.4 (mm) | Вес (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

Примечания
Полная техническая матрица содержит подробные размеры (A–K) в мм и inch для каждой версии модели. Для полного таблицы размеров и значений в дробных дюймах см. техническую документацию продукта (PDF): Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
