Тиски для станка HRV series

для шлифовального станкадля фрезерного станкавертикальный

Краткое описание

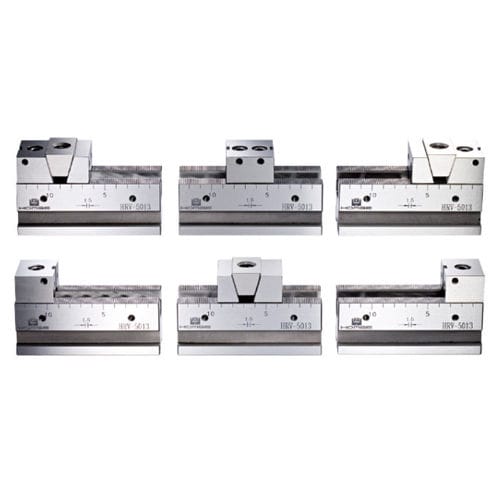

Регулируемые модульные многоместные тиски серии HRV (напр.: HRV-5015, HRV-7515, HRV-10018) для быстрого позиционирования и зажима квадратных, круглых или неправильных деталей.

Преимущества
HRV — модульная система многопозиционного зажима, разработанная для увеличения загрузки рабочего стола ЧПУ и сокращения времени переналадки. Модели HRV-5015, HRV-7515 и HRV-10018 (варианты A–E) можно комбинировать для формирования плотных многопозиционных закреплений, пригодных для мелкосерийного и многоартикулного производства на вертикальных, горизонтальных и 4-осевых обрабатывающих центрах, а также на плоскошлифовальных станках.

Особенности

• Материал и термообработка: инструментальная сталь, термообработана и прецизионно отшлифована (твердость HRC 56–60).
• Регулируемая зубчатая позиционирующая плита обеспечивает быстрое и точное закрепление квадратных, круглых, цилиндрических и сложных негабаритных деталей.
• Модульная конструкция позволяет соединять блоки для формирования гибких многопозиционных схем и быстро сменять оснастку.
• Подходит для вертикальных/горизонтальных и 4-осевых ЧПУ-центров, а также для шлифовальных станков.
• Для каждой размерной группы доступны варианты A–E для адаптации стратегии зажима к геометрии заготовок.

Стандартные аксессуары

• 2 направляющих клина
• 4 прижима
• 1 ключ

Примеры применения

• Одновременное закрепление нескольких мелких прямоугольных деталей для максимальной загрузки стола и повышения производительности.
• Использование опционных V-губок для цилиндрических или конических деталей.
• Комбинированное закрепление крупных и мелких деталей в одной наладке.
• Изготовление специализированных губок для надёжного зажима сложных негабаритных профилей.
• Применение на 4-осевых центрах для повышения эффективности многосторонней обработки.

Технические характеристики (кратко)
Ед. измерения: мм
Модель | A | B | C | D | E | F | G | P | Вес (кг)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

Опции и дополнительные элементы

• V-губки, фиксированные мягкие губки, подвижные мягкие губки
• Опорные блоки (серия SB), эталонные блоки (DP-A / DP-B)
• Изготовление губок по чертежу для специфических негабаритных профилей

Дизайн и патенты
Модульная конструкция, оптимизированная для плотного размещения заготовок; патенты: 216009 и M266131.

Дополнительная информация
На странице продукта доступны полные таблицы спецификаций, списки аксессуаров и каталог/PDF для загрузки (напр.: "HRV-5015.7515.10018_spec.pdf").
