Тиски для шлифовального станка VISE IN-ROW

для станкадля фрезерного станкамножественный

Обзор продукта

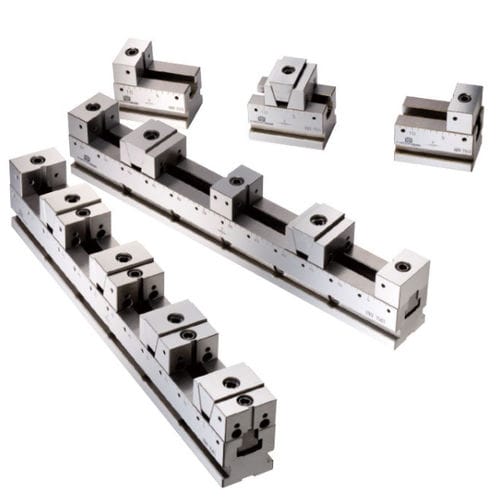

Многоместные тиски серии HRV для последовательного (in-row) и гибкого одновременного зажима нескольких заготовок различной формы и размеров. Корпус и основные элементы изготовлены из инструментальной стали, термообработаны и прецизионно отшлифованы для обеспечения точного позиционирования и длительного срока службы. Регулируемая зубчатая фиксация обеспечивает быстрое и повторяемое закрепление квадратных, круглых, цилиндрических и сложных заготовок.

Материал и твердость

• Материал: инструментальная сталь, прецизионная шлифовка
• Термообработка: закалка до HRC 56–60 (в некоторых зонах указано >HRC 60)

Применение

Подходят для горизонтальных, вертикальных и 4-осевых CNC-обрабатывающих центров и плоскошлифовальных станков. Предназначены для высокопроизводительной обработки и серийного производства, когда требуется одновременное зажатие нескольких деталей для увеличения загрузки стола станка.

Стандартные принадлежности

• 2 шт. — установочный клин
• 4 шт. — зажимы
• 1 шт. — рукоятка/ключ

Примеры зажима / преимущества

• Одновременное зажатие многих мелких прямоугольных деталей для максимального повышения производительности станка.
• Цилиндрические детали можно зажимать опциональными V-губками.
• Одну или несколько крупных деталей можно зажимать одновременно с мелкими в одной оснастке.
• Сложной формы детали фиксируются с использованием опциональных мягких губок, изготовляемых по заказу.
• Поддерживает многопозиционное зажимающее решение для 4-осевых центров.

Опциональные принадлежности

• V-губка (для неподвижной губки)
• Фиксированная мягкая губка (для подвижной губки)
• Подвижная мягкая губка
• Набор клиньев
• Комплекты однобалочных клиновидных губок для фиксированных/подвижных губок
• Опорные блоки и эталонные пластины (для HRV-50, HRV-75, HRV-100)

Примечания по конструкции и использованию

Компоненты корпуса прецизионно отшлифованы. Регулируемая зубчатая фиксация обеспечивает быстрое и точное закрепление. Для выбора стратегии зажима используйте серии FD (однонаправленный) или MD (многонаправленный). Для цилиндрических, тонкостенных или сложных профилей рекомендуется использовать соответствующие опции — губки и опорные блоки.

Технические характеристики / модели

• Серия: HRV series (варианты FD и MD)
• Представительные модели: HRV-5030, HRV-5040, HRV-5050, HRV-5060, HRV-5070, HRV-7543, HRV-7553, HRV-7563, HRV-7573, HRV-10055, HRV-10065, HRV-10075 (напр., HRV-5030-FD, HRV-5030-MD)
• Единицы в таблицах размеров: mm
• Сила зажима и масса зависят от модели (например: HRV-5030-FD — 1000 N, 7 kg; HRV-10055-FD — 2700 N, 40 kg; HRV-5030-MD — 1000 N, 5.3 kg)
