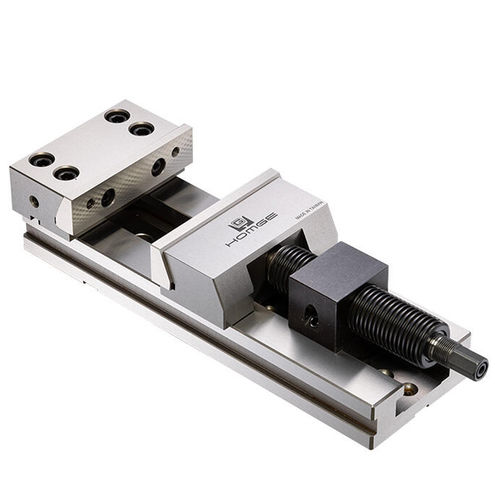

Тиски для станка HG-h series

для фрезерного станкагидравлическиймодульный

Описание
Повышайте производительность с прецизионными быстрозажимными гидравлическими тисками HG-h. Конструкция с быстрым ходом обеспечивает оперативное позиционирование, а гидравлическое зажимное устройство — жесткую и стабильную фиксацию при фрезерных и других станочных операциях с ЧПУ.

Ключевые преимущества

• Конструкция с гидравлическим ходовым винтом для упрощенной эксплуатации.
• Модульные зажимные тиски, включающие все функции серии HG.

Особенности

• Полностью стальная конструкция обеспечивает размерную стабильность и точность обработки.
• Мгновенное зажатие с использованием гидравлической шестигранной гайки для быстрой регулировки при зажиме заготовок неравной длины.
• Компактная конструкция подвижной губки увеличивает полезную область зажима и диапазон раскрытия.

Технический чертеж / Размеры
Технический чертеж и размеры ПРЕЦИЗИОННЫХ БЫСТРОДЕЙСТВУЮЩИХ ГИДРАВЛИЧЕСКИХ ТИСКОВ (изображение доступно на странице продукта).

СПЕЦИФИКАЦИЯ (Материал: корпус S50C, направляющие HRC 52-56)
Ед. измерения: мм
Модель | A | B | C | D | E | E1 | e | H | Усилие зажима | Вес (кг)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

СТАНДАРТНЫЕ АКСЕССУАРЫ

• 2 шт. регулировочный клин
• 4 шт. зажим
• 1 шт. гаечный ключ

Характеристики / техническое резюме спецификаций

• Материал корпуса: S50C.
• Твердость направляющих: HRC 52-56.
• Единицы измерения: мм.
• Доступные модели: HG-150h(A,B,C,D), HG-175h(B,C,D), HG-200h(A,B,C).
• Мгновенное гидравлическое зажатие с гидравлической шестигранной гайкой для быстрых регулировок.
• Компактная конструкция подвижной губки для максимальной глубины захвата.
• Усилие зажима: 4000 kg (типично для перечисленных моделей).
• В комплект входят стандартные аксессуары: регулировочные клинья, зажимы, гаечный ключ.
