Тиски для станка ASC-K

для 5-осевого станкауниверсальныйдля фрезерного станка

Краткое описание

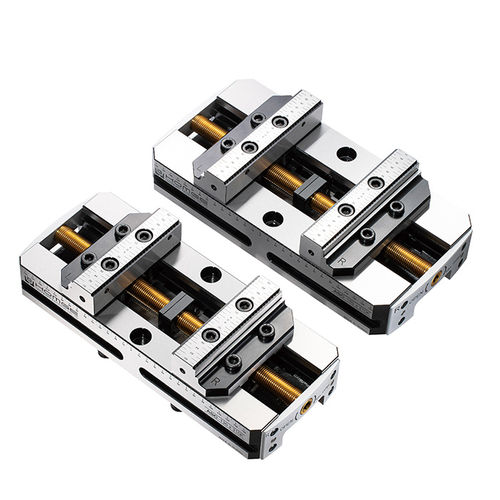

Самоцентрирующиеся регулируемые тиски ASC-K для 5 осей разработаны для тяжелой резки и надежного крепления крупных заготовок на 4-/5-осевых CNC-станках, индексных столах и вертикальных/горизонтальных фрезерных станках.

Преимущества

• Высокая жесткость за счет усиленного посадочного места шпильки и закаленных губок, подходит для крупных деталей.
• Универсальная совместимость с моделями станков; запатентованный центрирующий резьбовой штифт обеспечивает быструю и точную настройку центра зажима.
• Единая комплектация материалов и процессов производства в серии ASC для воспроизводимой работы.
• Ширина губок: 130 мм и 160 мм; диапазон зажима: 0–255 мм.

Подробные характеристики

• 1. Корпус из стали S50C; направляющие индукционно закалены до HRC50 для износостойкости и долговечности.
• 2. Съемные, переворачиваемые губки из инструментальной стали SCM440, цементированы до прибл. HRC48–50; обе поверхности используются как опорные и могут быть перевернуты для расширения диапазона зажима.
• 3. Усилие зажима до 1300 кг; повторяемость/точность позиционирования центра зажима: ±0,02 мм.
• 4. Запатентованный центрирующий резьбовой штифт с калибровочным кольцом позволяет быстро отрегулировать центр без демонтажа.
• 5. Верхняя губка с 45° шевронным профилем и зубьями для надежной фиксации нижней части заготовки.
• 6. Типичные области применения: прецизионная обработка на 4-/5-осевых CNC-станках, индексных столах, вертикальных и горизонтальных фрезерных станках.

Стандартные аксессуары

• 4 зажима (clamps)
• 1 ключ

Дополнительные аксессуары

• Компоненты системы быстрой смены Zero Point (адаптерные пластины, пластины и подставки)
• Pull studs для систем Zero Point (рекомендуется: M-96x96PS)

Технические характеристики / Спецификации (мм)
Модель | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | Pull Studs | Вес (кг)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

Материальные замечания

• Корпус: сталь S50C; направляющие закалены до HRC50.
• Губки: сплав/инструментальная сталь SCM440; цементированы до прибл. HRC48–50.

Интеграция / Применение
Может интегрироваться с компонентами системы быстрого смены Zero Point (пластины, подставки, pull studs, двойные базы и т.д.) для сокращения времени наладки и быстрой смены станков.
