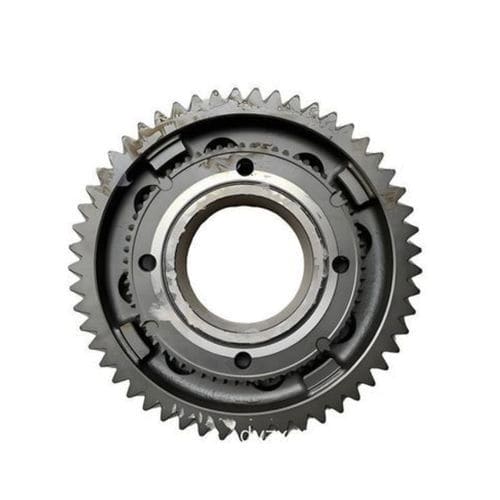

Прямая зубчатая шестеренка

с косозубым зацеплениемиз металладля трансмиссии

Обзор продукта
Hansheng Automation предоставляет автомобильной промышленности шестерни с точностью ISO 5, ультранизким уровнем шума и высокой долговечностью, используя передовое оборудование и многолетний опыт в производстве прецизионных редукторов. Эти шестерни разработаны для высокой производительности в электромобилях, автоматических трансмиссиях, гибридах и различных автомобильных системах.

Подробные характеристики продукта

• Превосходное снижение шума: Основываясь на опыте производства гармонических приводов без люфта (≤ 10 arc sec), Hansheng применяет те же строгие стандарты к автомобильным шестерням. Точность уровня ISO 5 обеспечивает плавное зацепление, значительно снижая вой и вибрации в редукторах электромобилей (EV) и высокоскоростных трансмиссиях.
• Способность к сложным внутренним шестерням: Оснащенный современным станком для нарезки шестерен Kashifuji KPS30, Hansheng специализируется на производстве высокоточных внутренних кольцевых шестерен, используемых в планетарных редукторах (автоматические трансмиссии и гибриды). Это позволяет интегрированное производство шестерен, которое невозможно достичь традиционным фрезерованием.
• Ультраточная обработка поверхности: С возможностями ультра-зеркальной обработки (точность ±0.002мм), поверхности шестерен оптимизированы для снижения трения, увеличения срока службы и улучшения общей эффективности передачи.

Технические характеристики
Характеристика | Спецификация
--- | ---
Типы шестерен | Прямозубые шестерни, Косозубые шестерни, Внутренние кольцевые шестерни, Планетарные шестерни, Валы, Шлицы
Стандарт точности | ISO / DIN / GB Уровень 5 (JIS Класс N5)
Диапазон модуля | 0.1 - 5.0
Диапазон диаметра | Ø 3мм - Ø 300мм
Процесс производства | Фрезерование, Формовка, Нарезка (жесткая нарезка), Прецизионная шлифовка
Варианты материалов | 20CrMnTi, SNCM420, SCM440, 42CrMo или индивидуальная спецификация
Твердость | HRC 58-62 (после цементации/индукционной закалки)
Обработка поверхности | До Ra 0.2 (доступна супер-финишная обработка)

Применение

• Редукторы электромобилей (EV): Высокоскоростные входные валы и косозубые шестерни.
• Планетарные редукторы (AT/Гибрид): Солнечные шестерни, Планетарные шестерни и Внутренние кольцевые шестерни.
• Системы рулевого управления (EPS): Прецизионные червячные шестерни и шестерни, требующие высоких коэффициентов безопасности.
• Компоненты двигателя: Шестерни масляного насоса, шестерни балансировочного вала, шестерни распределительного вала.
• Актуаторы: Шестерни регулировки сидений, шестерни подъема окон (экспертиза в малых модулях).

Производство и контроль качества

• Продвинутая производственная база: Нарезка шестерен (Kashifuji KPS30), Фрезерование (Горизонтальный фрезерный станок с ЧПУ Ningjiang YK3610Ⅲ), Обработка (Токарный станок с ЧПУ Brother и вертикальные обрабатывающие центры), EDM (Проволочная электроэрозионная машина Seibu M50B).
• Гарантия качества: Каждая шестерня проходит строгую проверку с использованием машин для проверки шестерен и КИМ. Предоставляются полные отчеты о прослеживаемости, включая отчеты об ошибках профиля и шага шестерни (K Charts), сертификаты материалов, отчеты о термообработке и отчеты о проверке размеров.

Процесс сотрудничества

• Инженерный обзор: Чертежи (STEP/IGES/PDF) проверяются на осуществимость, допуски и оптимизацию производительности.
• Прототипирование: Небольшие партии для тестирования валидации с использованием мягкой обработки или проволочной электроэрозии.
• Массовое производство: Масштабируемое производство с строгим контролем партий.

Основные моменты FAQ

• Способен производить шестерни для высокоскоростных двигателей EV (точность уровня ISO 5, скорости превышают 15,000 об/мин).
• Нарезка шестерен (Kashifuji KPS30) в 3-5 раз быстрее, чем формовка, и позволяет "жесткую нарезку" после термообработки для превосходной точности.
• Услуги термообработки (цементация, азотирование, индукционная закалка) предоставляются через сертифицированных партнеров, с окончательной жесткой обработкой на месте.
• Гибкий MOQ: Поддерживает прототипирование (1-5 единиц) и массовое производство в больших объемах.

Характеристики / Технические характеристики

• Точность ISO 5
• Ультранизкий уровень шума
• Высокая долговечность
• Типы шестерен: прямозубые, косозубые, внутренние кольцевые, планетарные, валы, шлицы
• Диапазон модуля: 0.1 - 5.0
• Диапазон диаметра: Ø 3мм - Ø 300мм
• Варианты материалов: 20CrMnTi, SNCM420, SCM440, 42CrMo или индивидуальные
• Твердость: HRC 58-62
• Обработка поверхности: До Ra 0.2
• Процессы производства: фрезерование, формовка, нарезка, прецизионная шлифовка
• Применение: редукторы EV, планетарные редукторы, системы рулевого управления, компоненты двигателя, актуаторы
