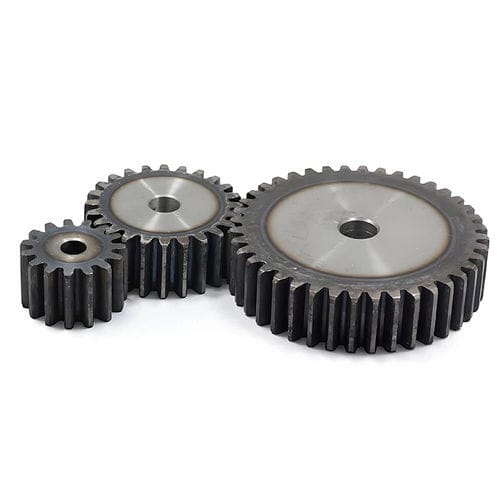

Прямая зубчатая передача

с прямозубым зацеплениемсо ступичным узломвал

Наши нестандартные металлические супершестерни достигают точности ISO 5 (эквивалент GB 5/DIN 5) для прецизионной передачи. разработаны для нестандартных применений, требующих исключительных характеристик. Используя японские зубошлифовальные станки Fuji KPS30 и зубофрезерные станки с ЧПУ Ningjiang YK3610IV, мы обеспечиваем допуски на внутренний/наружный диаметр и толщину в пределах ±0,01 мм - идеальное решение для высокоточных механических систем в автоматизации, аэрокосмической промышленности и медицинском оборудовании. Основные характеристики Точность уровня ISO 5 Общее накопленное отклонение шага зубьев Fp≤0,012 мм, общее отклонение профиля зубьев Fa≤0,006 мм, что соответствует стандарту ISO 5/GB 5/DIN 5. ±0,01 мм Контроль допуска Допуск на полный размер ID / OD / Thickness ≤ ±0.01mm, используя технологическую цепочку "отделка скребком + прецизионное точение + компенсация CMM". Нестандартная настройка Модуль M1~M8 (поддержка микропрецизионных шестерен M0.3), неограниченное количество зубьев, регулируемый угол давления 20°±1°. Специальные формы зубьев (обрезанные зубья/барабанные зубья), отверстия в валах, шпоночные пазы и другие нестандартные структуры могут быть изготовлены на заказ по предоставленным вами чертежам. Разнообразные материалы и процессы Материал матрицы: S45C, нержавеющая сталь 304, алюминиевый сплав, медный сплав, нейлон 66 и т.д. (поддержка материалов, указанных заказчиком). Термообработка: закалка, высокочастотная закалка, азотирование (процесс жесткой зачистки, адаптированный к материалу HRC50+).
