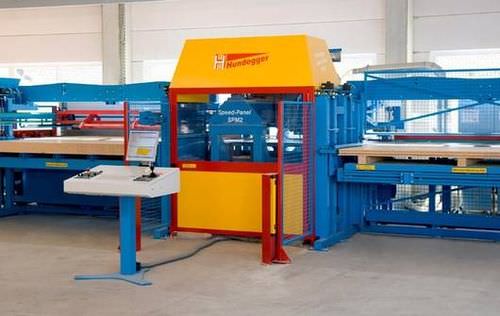

Многофункциональное оборудование для резки и обработки SPM-2

ЧПУдля профиля из композитных материаловиз дерева

Обзор продукта
Hundegger SPM-2 — это гибкий проходной центр для полностью автоматической обработки панелей. Резка, фрезерование, сверление, выборка пазов и маркировка выполняются в одном цикле для получения панелей, готовых к монтажу. Модульная конструкция SPM-2 позволяет настраивать и поэтапно расширять систему до гибкой производственной ячейки с интегрированным складом панелей. Для различных операций доступны разные агрегаты.

SPM-2 в шести вариантах

• Размер панели 1 300 x 3 200 мм
• Размер панели 1 300 x 4 500 мм
• Размер панели 2 600 x 3 200 мм
• Размер панели 2 600 x 6 000 мм
• Размер панели 2 800 x 6 000 мм
• Размер панели 2 800 x 8 000 мм

Основная концепция
SPM-2 форматирует панели любых типов и выполняет все необходимые операции быстро и точно как для единичных деталей, так и при серийном производстве. Инновационная система перемещения панелей исключает необходимость дорогих вакуумных зажимов. Данные для обработки можно автоматически импортировать из CAD или вводить на терминале; подача и выгрузка материала выполняются автоматически.

Ключевые особенности

• Полностью автоматическая проходная обработка с автоматической подачей и выгрузкой материала
• Инновационная система разделения и захвата, фиксирующая панели в зажиме
• Возможна однопользовательская эксплуатация: оператор контролирует процесс и может выполнять другие задачи
• Минимальное время переналадки: разные агрегаты обеспечивают быструю смену материала и заказов
• Высокая эффективность использования материала за счет 2D-оптимизации (nesting) для минимизации отходов
• Прямая передача данных из CAD; программное обеспечение CAMBIUM обеспечивает подготовку заданий, nesting и перерасчет

Обрабатываемые материалы
Панели из массива, OSB, ДСП, фанеры, гипсокартона, фиброцемента, мягкой древесноволокнистой плиты, HPL и Alucobond.

Возможности обработки / преимущества

• Распил под любым углом
• Фрезерование профилей и отверстий любой формы
• Сверление различных диаметров
• Зенкование различных диаметров
• Обработка кромок (например, сопрягаемые пазы или фаски для гипсокартона)
• Инк-жет маркировка: нумерация, штрих-коды, логотипы заказчика

Агрегаты и опции

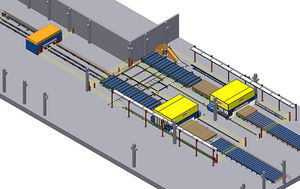

Стандартные и опциональные агрегаты включают 4-осевой пильный агрегат, 3-осевой фрезерный агрегат, мультишпиндельные сверлильные головки и различные специальные инструменты. SPM-2 можно дополнить подъемными столами, интегрированным складом панелей, автоматическим управлением запасами, системами подачи/выгрузки и подбором деталей для создания гибкой производственной ячейки.

Программное обеспечение — CAMBIUM
CAMBIUM — 3D-платформа Hundegger для подготовки заданий и интеграции станков. Обеспечивает автоматические расчеты, оптимизацию (nesting), стандартные ИТ-интерфейсы и возможность моделирования всего производственного процесса. CAMBIUM рассчитан на рост задач и может использоваться как у станка, так и удаленно (например, в офисе).

Примеры обработки / применения
SPM-2 подходит для производства стен каркасных домов, фасадных конструкций (включая изготовление по данным 3D-лазерного сканирования), изготовления опалубки, внутренней отделки, изготовления лестниц, акустических систем и упаковки/ящиков. Поддерживаются свободные контуры современной деревянной архитектуры.

Характеристики / технические спецификации

• Модель: SPM-2
• Производитель: Hundegger
• Форматы панелей (варианты): 1 300 x 3 200 мм; 1 300 x 4 500 мм; 2 600 x 3 200 мм; 2 600 x 6 000 мм; 2 800 x 6 000 мм; 2 800 x 8 000 мм
• Диапазон толщин панелей: 5–120 мм
• Максимальный вес одной панели: до 500 кг
• Функции обработки: распил, фрезерование, сверление, выборка пазов, зенкование, обработка кромок, маркировка inkjet
• Основные агрегаты: 4-осевой пильный агрегат; 3-осевой фрезерный агрегат
• Варианты/опции: мультишпиндельная сверлильная головка, специальные инструменты, подъемные столы, интегрированный склад панелей, системы подачи/выгрузки, система захвата-перемещения
• Оптимизация материала: 2D-nesting для сокращения отходов
• Автоматизация: подъемные столы, подача/вывод, интегрированное хранение и управление запасами
• ПО: CAMBIUM (прием CAD-данных, оптимизация, подготовка работ)
