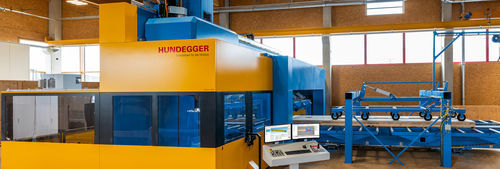

Многофункциональное оборудование для резки и обработки PBA-Drive 3600

ЧПУиз дерева

Обзор продукта
Hundegger PBA-Drive 3600 — непрерывный центр обработки панелей для CLT, обеспечивающий шестистороннюю обработку без разворота панелей. Сочетает гибкий материалопоток и прецизионные компоненты — высокоточный тяжёлый цепной конвейер и три HMC-системы измерения на каждом столе — для стабильной повторяемости и пригодности к разным объёмам производства.

Универсал
PBA-Drive 3600 основан на модульной концепции и позволяет настраивать материалопоток под требования заказчика. Мощные многокоординатные узлы (до 5 осей) обеспечивают обработку всех сторон за один проход. Полностью герметичная рабочая кабина с плавающей аспирацией и интегрированным удалением стружки ограничивает распространение пыли и сокращает время уборки.

Максимальные размеры заготовки

• Базовые ширины обработки до 3 660 мм
• Максимальная высота панели CLT до 400 мм

КЛЮЧЕВЫЕ ОСОБЕННОСТИ PBA-Drive 3600
Три HMC-системы измерения на стол и высокоточный цепной конвейер обеспечивают стабильную подачу и позиционирование. Машина позволяет выполнять шестистороннюю обработку без разворота, что повышает эффективность непрерывных потоков производства.

Основные узлы и производительность

• 5-осевой узел: 63 кВт, с магазином инструментов (позволяет обрабатывать несколько поверхностей за один проход)
• 3-осевой фрезерный агрегат: 43 кВт, с горизонтальным агрегатом для глубокого сверления
• Полностью инкапсулированная рабочая кабина с плавающей аспирацией
• Интегрированная система удаления отходов в зоне обработки

Преимущества для вас

• Обработка всех сторон панелей CLT без переворачивания
• Снижение внешней запылённости и упрощённая утилизация стружки благодаря работе в кабине
• Одновременная обработка и форматирование панелей
• Эффективный материалопоток для непрерывной работы
• Простая интеграция с автоматическими системами подачи

Варианты / Максимальные размеры обработки (заготовка)

• Длина: мин. 4 000 мм — макс. зависит от длины рельсов
• Ширина: мин. 1 250 мм — макс. 3 660 мм
• Высота: мин. 60 мм — макс. 400 мм

Установка и автоматизация
Разнообразные варианты подачи и выгрузки покрывают концепции от ручной загрузки до полностью автоматизированного непрерывного материалопотока. Саморазработанный тяжёлый цепной конвейер и автоматически управляемый узел выравнивания обеспечивают точное предварительное позиционирование и надёжную подачу больших тяжёлых CLT-панелей.

Программное обеспечение / CAMBIUM
CAMBIUM — 3D-платформа Hundegger для подготовки работ и производства. Предоставляет единый программный интерфейс для машин Hundegger, интерфейсы BVX2, автоматические расчёты, оптимизацию и nesting, отчётность и стандартные IT-интерфейсы, а также интеграцию с системами подачи и хранения.

Примеры обработки
От CAD до готовой детали: форматирование, фрезерование, сверление, распил, выборка пазов и угловые обработки поддерживаются мультиагрегатной конфигурацией и опциями автоматизации.

Характеристики / технические спецификации

• Модель: PBA-Drive 3600
• Концепция обработки: шестисторонняя обработка без переворачивания
• Транспорт: высокоточный тяжёлый цепной конвейер (разработан самостоятельно)
• Измерение: три HMC-системы на каждую тумбу стола
• Основные узлы: 5-осевой узел (63 кВт) с магазином инструментов; 3-осевой фрезерный агрегат (43 кВт) с глубоким сверлением
• Макс. ширина обработки: до 3 660 мм
• Макс. высота панели: до 400 мм (мин. 60 мм)
• Длина (заготовка): мин. 4 000 мм — макс. зависит от длины рельсов
• Зажим: оптимизированное положение зажима рядом с зоной обработки
• Зона машины: полностью инкапсулированная кабина с плавающей аспирацией и интегрированным удалением отходов
• Автоматизация: опции от ручной подачи до полностью автоматического непрерывного потокa; автоматическое выравнивание/предварительное позиционирование
• ПО: CAMBIUM 3D для подготовки работ, оптимизации и связи с машиной
