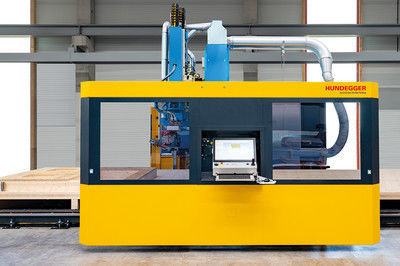

Многофункциональное оборудование для резки и обработки WALL-Master series

ЧПУиз дерева

Общая информация
Hundegger WALL-Master — модульная портальная система обработки для производства и автоматизированной засыпки утеплителя в утепленные деревянные каркасные элементы (стены, кровли, перекрытия). Компактная конструкция портала с интегрированными шкафами управления и мобильной панелью оператора снижает занимаемую площадь цеха. Полная интеграция с платформой CAMBIUM обеспечивает подготовку заданий и оптимизацию процессов.

Доступные версии

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

Ключевые особенности

• Компактная конструкция с минимальным требованием к месту, совместима с системами переворачивания
• Инновационная концепция безопасности и пылезащищённые линейные направляющие
• Возможность расширения по производительности и типам стеновых систем
• Совместимость с системами утепления: WAM-TL, WAM-TS, WAM-TC
• Воздушное охлаждение шпинделя 3 оси 11 кВт (возможна модернизация до 4/5 осей)
• Поддержка до 5 систем крепления: забивание гвоздей, степлинг, закручивание, push и др.
• Опции по очистке компонентов и стола

Конструкция и управление
WALL-Master имеет сварную коробчатую конструкцию, стойкую к кручению, перемещаемую серводвигателями по направляющим X-оси для высокой точности позиционирования. Интегрированные шкафы управления и мобильная панель обеспечивают интуитивную работу и экономию места. Каретки с очистителями и уплотнениями предотвращают попадание древесной пыли и обеспечивают удобный доступ к столу.

Пиление / фрезерование
Стандартный обрабатывающий агрегат — воздушно-охлаждаемый 3-осный фрезерный шпиндель с плавной регулировкой частоты вращения и автоматическим захватом инструмента. Модульное расширение позволяет выполнять 4- и 5-осную обработку и автоматическую смену инструментов.

Агрегат крепления
WALL-Master использует универсальный интерфейс Hundegger, позволяющий автоматически брать крепёжные устройства разных производителей из магазина. Интерфейс включает механическое сцепление, подачу меди и передачу данных, поддерживает 4-осный держатель инструмента с поворотом ±90° для крепёжных устройств.

Стол и подача элементов (SMART-Table)
Поддерживаются гибкие решения столов, включая модульную систему SMART-Table:

• Шаг роликовой сетки: 1 200 мм
• Рабочая высота: 550 мм
• Грузоподъёмность: до 100 кг/м²
• Элементы стола установлены на Halfen-рейках направляющей X портала для стабильности и гибкости

Модули обработки элементов

• Зажимные системы для ширины элементов от 400 мм до максимально настроенной; усилие зажима до 180 кг
• Поворот: радиоуправляемый поворот для безопасности оператора и экономии места
• Подъём: модуль с рычагами для поднятия элементов до 70° для съёма краном
• Ролики: фиксированные, подъёмные/опускаемые, приводные или без привода для гибкости перемещения

Решения по утеплению
Семейство WALL-Master поддерживает три варианта порталов для автоматической подачи утепляющего материала методом надува:

• WALL-Master Thermo Linked: подвесной портал, интегрированный с порталом (масса ок. 3 т)
• WALL-Master Thermo Solo: автономный портал утепления на X-рейках с мобильными шкафами управления
• WALL-Master Thermo Cantilever: консольный портал, пересекающий весь портал и поворачивающийся ±90° для заполнения сложных контуров (управляется через CAMBIUM)

Программное обеспечение (CAMBIUM)
CAMBIUM® — 3D-платформа Hundegger для подготовки заданий, автоматических расчётов, картирования производственного процесса и оптимизации. Обеспечивает централизованную подготовку заданий на станке или в офисе и интеграцию с подачей и системами хранения.

Преимущества

• Интегрированный рабочий поток: обработка, крепление и утепление в одной системе
• Универсальный интерфейс для крепёжных устройств любых производителей
• Точное размещение крепежа под статически корректными углами
• Автоматическая смена инструментов и устройств для быстрой переналадки производства

Технические характеристики

• Макс. скорости перемещения: X ≈ 35 м/мин, Y ≈ 40 м/мин, Z ≈ 35 м/мин
• Макс. ширины элементов: 3 200 мм (3200) / 3 800 мм (3800) / 4 500 мм (4500); длина зависит от размера стола; макс. высота 550 мм
• Шпиндель: воздушное охлаждение, 3 оси, 11 кВт (с возможностью расширения до 4/5 осей)
• Крепёжные системы: до 5 типов
• SMART-Table: шаг роликов 1 200 мм, рабочая высота 550 мм, грузоподъёмность до 100 кг/м²
• Зажимное давление: до 180 кг
• Утепляющие порталы: Thermo Linked, Thermo Solo, Thermo Cantilever (технология надува)
• Автоматическая смена инструмента и устройства; универсальный механический/медиа/данный интерфейс
• Модульная конфигурируемая архитектура для индивидуального производства
