Обрабатывающий центр 5 осей UFA-Industry

вертикальныйдля деревадля фрезерования

Краткое описание
Станок для обработки панелей UFA-Industry предназначен для форматирования и обработки панелей по торцам и продольным сторонам, а также для выполнения выборок, пазов и отверстий на нижней стороне панели. Детали, расположенные на цепном конвейере, обрабатываются снизу или с четырёх сторон. Машина модульная и комплектуется в соответствии с производственными требованиями; агрегаты и опции могут устанавливаться дополнительно.

Основные преимущества

• Разработана для элементов CLT с проектной толщиной до Z = 37 см, максимальной шириной Y = 360 см и длиной X = 16,5 м.
• Возможна обработка снизу и по четырём сторонам в зависимости от конфигурации.
• Интегрированное ПО CAMBIUM® для управления производством и обеспечения непрерывности технологического процесса.

Основные агрегаты и инструменты

• Агрегат подрезки: до 22 кВт, обработка возможна с обеих продольных сторон.
• Фрезерные агрегаты: до 43 кВт, частота шпинделя до 12 000 об/мин.

Технологическая цепочка

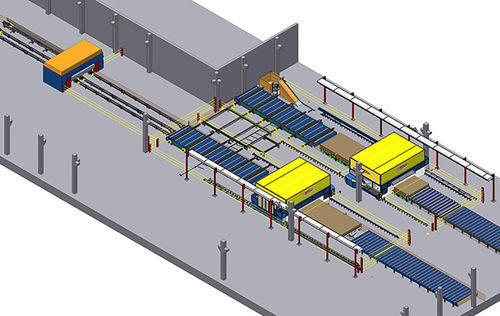

UFA-Industry может выступать центральным центром обработки в производственной линии. Она может обслуживать и координировать до двух станков серии PBA с панелями, уже обработанными снизу и отформованными, что устраняет необходимость переворачивания изделий и снижает трудоёмкость складирования и перемещения.

Примеры обработки
Форматирование, подрезка, нарезка пазов, выборок и обработка нижней поверхности крупных элементов CLT. В связке с машинами PBA в оптимизированных рабочих процессах возможно выполнение нижней обработки панелей примерно до 30 см; максимальные возможности зависят от выбранных агрегатов и конфигурации.

Модульность и автоматизация
Модульная конструкция с возможностью установки различных агрегатов и опций автоматизации. Типичные максимальные скорости перемещения: ось X ≈ 60 м/мин; ось Y ≈ 60 м/мин; оси Z ≈ 30 м/мин. Дополнительное оборудование можно устанавливать по мере необходимости.

Технические характеристики

• Модель: UFA-Industry
• Производитель: Hundegger
• Назначение: форматирование и обработка элементов CLT; обработка снизу и по четырём сторонам
• Максимальная толщина панели (проект): до Z = 37 см (в зависимости от применения; оптимизированная нижняя обработка ≈ 30 см)
• Максимальная ширина панели Y: 360 см
• Максимальная длина панели X: 16,5 м
• Мощность агрегата подрезки: до 22 кВт (по обеим продольным сторонам)
• Мощность фрезерных агрегатов: до 43 кВт, шпиндель до 12 000 об/мин
• Скорости перемещения: X ≈ 60 м/мин; Y ≈ 60 м/мин; Z ≈ 30 м/мин
• Транспортировка/обработка: цепной конвейер для позиционирования панелей; возможность интеграции в технологическую цепочку с PBA
• Программное обеспечение: CAMBIUM® (внутреннее ПО для производства и управления)
• Модульность: агрегаты и опции могут быть доустановлены; широкий набор технических опций
