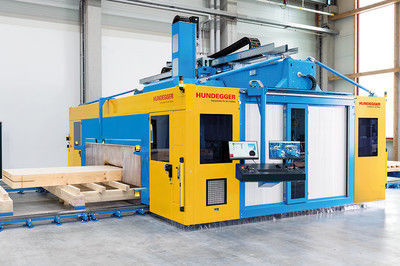

Обрабатывающий центр 3 оси PBA-X series

5 осейс вращающимся шпинделемдля дерева

Обзор
Портальная система Hundegger PBA‑X сочетает модульную конструкцию машины с мощными приводами для точной ЧПУ‑обработки элементов из CLT и клеёных балок. Наличие 5‑осевых и 3‑осевых агрегатов и поддержка CAMBIUM® multi‑panel позволяют обрабатывать детали разных сечений в оптимизированных партиях с минимальными отходами.

Модификации

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

Мульти‑обработка
Интеллектуальная мульти‑обработка обеспечивает объединение нескольких станков в непрерывный производственный поток, повышая производительность и оптимизируя распределение операций.

Ключевые особенности

• Максимальные размеры заготовки (сырой материал): Длина = зависит от длины рельса; Ширина = 3500 | 4000 | 5000 мм (в зависимости от модификации); Высота = 650 мм
• 5‑осевой шпиндельный агрегат 35 кВт с бесступенчатым регулированием оборотов 0–12 000 об/мин для больших низкоскоростных инструментов и высокоскоростных фрез
• 3‑осевые фрезерные и сверлильные агрегаты для дополнительных операций
• Система очистки TORNADO (подвижная на портале или стационарная) для эффективного удаления стружки и пыли
• Высококачественные линейные направляющие с уплотнёнными каретками для перемещений X/Y
• Полностью автоматическая центральная система смазки для снижения обслуживания

Секция станка / Основной блок / Оснастка
Портал и держатели инструмента перемещаются в осях X и Y по прецизионным линейным направляющим, обеспечивая жёсткое соединение между каркасом и транспортной системой. Система смены инструмента с базовым магазином до 50 посадочных мест; 5‑осевой агрегат обеспечивает обработку всех шести сторон детали с плавным регулированием оборотов шпинделя.

Преимущества

• Обработка деталей до 5,0 м ширины и до 650 мм высоты
• Эффективное выполнение распилов, фрезерных и сверлильных операций
• Произвольно конфигурируемый инструментальный магазин
• Глубокое сверление на 4 сторонах детали под углом до ±30°

Примеры обработки
Подходит для концепций single‑station, multi‑station и pass‑through. PBA‑X адаптируется к планировке линии и материалопотоку на производстве.

Опции и концепции монтажа
Конфигурируется от компактного одностаночного варианта до модульных многоместных столов или проходной (pass‑through) системы для непрерывного потока материалов. Варианты опционального оборудования расширяют функционал.

Программное обеспечение CAMBIUM®
CAMBIUM® — 3D‑платформа Hundegger для управления и подготовки заданий. Поддерживает подготовку заданий у станка или в офисе, автоматические расчёты, оптимизацию размещения, регулярные обновления и интерфейсы со складскими и подающими системами.

Преимущества CAMBIUM

• Единая программная платформа для всех машин Hundegger
• Отображение полного производственного процесса и автоматические расчёты
• Настраиваемые отчёты в понятном формате
• Стандартные IT‑интерфейсы для интеграции в системы

Автоматизация / Интеллектуальные рабочие столы
Доступны стационарные столы с подвижными опорами и быстрым зажимом, рабочие столы с приводными роликами для автоматической подачи/выгрузки и вакуумные столы. Вакуумный стол может поднимать панель до 400 мм; поды автоматически опускаются для обеспечения доступа станка и мульти‑зажима в одной операции.

Примеры агрегатов и оснастки
Высокопроизводительные агрегаты: 5‑осевая пила/шпиндель, 3‑осевые фрезерные модули, агрегаты для глубокого сверления, вакуумные штампы, пильные модули, магазины инструментов и специализированные оснастки для CLT и клеёных балок.

Технические характеристики

• Серия моделей: PBA‑X (3100 / 3600 / 4600)
• Макс. ширина заготовки: 3500 мм (3100) | 4000 мм (3600) | 5000 мм (4600)
• Макс. высота заготовки: 650 мм
• Длина: зависит от длины рельса (конфигурируемо)
• Мощность 5‑осевого шпинделя: 35 кВт
• Диапазон оборотов шпинделя: бесступенчато 0–12 000 об/мин
• 3‑осевые агрегаты в комплекте в качестве дополнения
• Инструментальный магазин: до 50 посадочных мест (конфигурируемо)
• Система очистки TORNADO для удаления стружки и пыли
• Глубокое сверление на 4 сторонах до ±30°
• Вакуумный стол: подъём до 400 мм; интеллектуальное опускание подов для многокомпонентного зажима
• Центральная автоматическая смазка
• CAMBIUM® программное обеспечение для подготовки заданий, оптимизации и управления станком
• Концепции установки: одностаночные, многоместные, проходные
