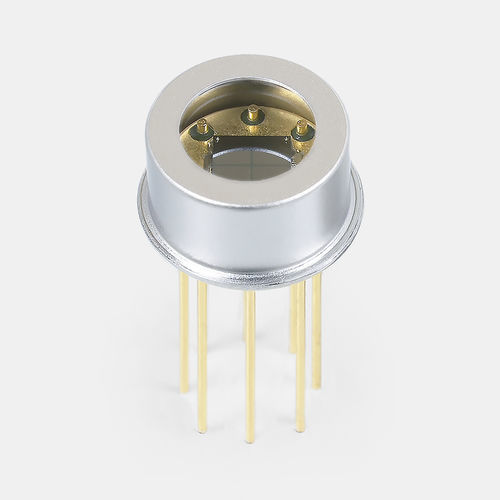

Квадрантый фотодиод S16803

УФсегментированныйPIN

Обзор
S16803 — квадрантный кремниевый (Si) PIN‑фотодиод с 4‑сегментной светочувствительной площадью, расположенной в двумерной матрице. Применяется для определения положения, выравнивания оптической оси лазера и надёжного мониторинга ультрафиолетового (UV) излучения.

Особенности

• Квадрантный (2 × 2) 4‑сегментный элемент
• Высокая чувствительность в UV‑диапазоне
• Разработан для надежного мониторинга UV‑излучения
• Не используется смола, вызывающая дегазацию

Технические характеристики

• Количество элементов: 4‑сегмента
• Корпус: Металл
• Категория корпуса: TO‑5
• Охлаждение: Без охлаждения
• Спектральный диапазон чувствительности: 190–1000 nm
• Длина волны пикового отклика (typ.): 780 nm
• Фоточувствительность (typ.): 0,125 A/W (условие измерения: λ = 200 nm)
• Ток темнового тока (max.): 500 pA (V_R = 10 V)
• Граничная частота (typ.): 90 MHz (λ = 405 nm, V_R = 10 V)
• Емкость на выводе (typ.): 10 pF (V_R = 10 V, f = 1 MHz)
• Условия измерения: Typ. Ta = 25 °C, если не указано иное; значения указаны для одного элемента

Технические параметры

• Формат элемента: квадрант 2 × 2
• Материал корпуса: металл (TO‑5)
• Предназначение: определение положения, выравнивание лазера, мониторинг UV
• Типичные рабочие условия и эталонные условия измерений приведены выше
