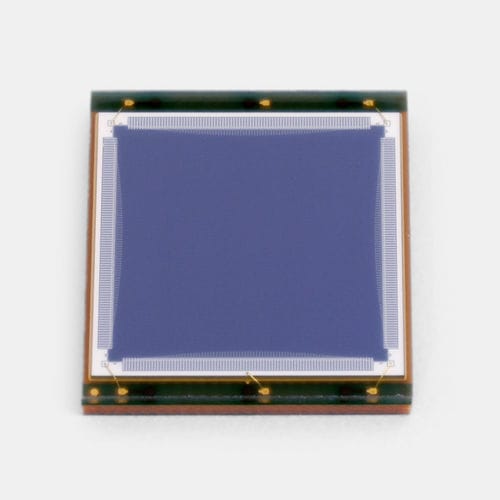

Фотодетектор ближний ИК-спектр S15535

промышленныйбыстрый

Обзор
S15535 — это поверхностно-монтируемый двухмерный позиционно-чувствительный детектор (PSD), обеспечивающий отличные характеристики определения положения в более компактном корпусе по сравнению с традиционными моделями. Он разработан для высокоточной детекции положения и совместим с бессвинцовой пайкой методом рефлоу.

Ключевые характеристики

• Корпус для поверхностного монтажа (12.8 × 11.6 × 1.5 мм)
• Светочувствительная область: 9 × 9 мм
• Длина волны пиковой чувствительности: 980 нм (typ.)
• Фоточувствительность: 0.6 A/W (typ.)
• Спектральный диапазон: 380–1100 нм
• Низкий темновой ток и быстрое время нарастания для точных измерений
• Совместим с бессвинцовой пайкой методом рефлоу

Типичные применения

• Мониторинг положения лазерного луча
• Оптическое выравнивание и отслеживание
• Машинное зрение и робототехника
• Промышленное определение положения

Документация
Технический паспорт (datasheet) доступен (488 KB, PDF).

Технические характеристики

• Светочувствительная область: 9 × 9 мм
• Корпус: стеклоэпоксид
• Габариты корпуса: 12.8 × 11.6 × 1.5 мм
• Длина волны пиковой чувствительности (typ.): 980 нм
• Фоточувствительность (typ.): 0.6 A/W
• Спектральный диапазон: 380–1100 нм
• Темновой ток (max.): 50 нА
• Время нарастания (typ.): 2 μs
• Емкость выводов (typ.): 350 pF
• Сопротивление между электродами (typ.): 7 kΩ
• Условия измерения: Typ. Ta = 25 ℃, если не указано иначе
