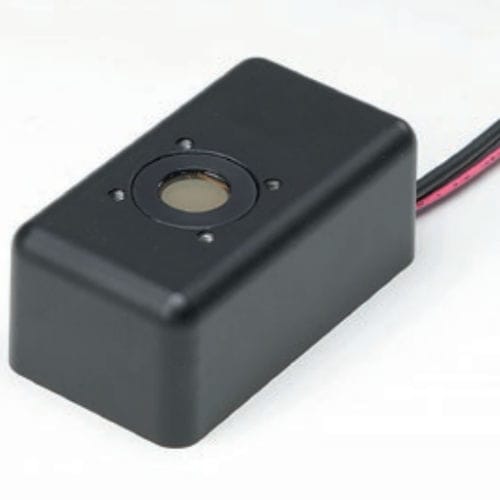

Счетчик фотона H12386-01

высокоскоростной

Серия H12386 представляет собой головное устройство для подсчета фотонов, состоящее из фотоумножителя в металлическом корпусе, высокоскоростной схемы подсчета фотонов и высоковольтной схемы питания. Высокое напряжение питания фотоумножителя и уровень дискриминации предварительно установлены на оптимальные значения, что позволяет измерять количество фотонов, просто подключив питание +5 В. Серия H12386 также имеет функцию обнаружения переизбытка света для вывода сигнала в том случае, если выходной счетчик падает под воздействием избыточного падающего света. По этому сигналу можно судить о том, что данные измерения являются нормальными или нет. Технические характеристики - Форма области фотокатода: круглая - Размер области фотокатода : Dia.8 мм - Длина волны (короткая) : 230 нм - Длина волны (длинная) : 870 нм - Длина волны (пик) : 400 нм - Размеры (Ш х В х Г) : 30.0 мм x 22,0 мм x 54,0 мм - Входное напряжение: от +4,75 В до +5,25 В - Макс. Входное напряжение: 6 В - Макс. Входной ток: 40 мА - Чувствительность счета при 300 нм Типовая : 2,7 x 105 с-1・pW-1 - Чувствительность при 400 нм: 3,6 x 105 с-1・pW-1 - Чувствительность при 500 нм: 2,8 x 105 с-1・pW-1 - Чувствительность при 600 нм: 2,0 x 105 с-1・pW-1 - Чувствительность при 700 нм: 1,2 x 105 с-1・pW-1 - Чувствительность при 800 нм: 3,0 x 104 с-1・pW-1 - Линейность счета : 5.0 x 106 с-1 - Счетчик темноты Тип : 600 с-1 - Максимальное значение: 1000 с-1 - Разрешение пары импульсов : 20 нс - Ширина выходного импульса : 10 нс - Высота выходного импульса Мин. : 2 В - Типовая высота выходного импульса : 2,2 В - Рекомендуемое сопротивление нагрузки : 50 Ом - Логика выходного сигнала : Положительная логика - Рабочая температура окружающей среды : от +5 ℃ до +40 ℃ - Температура хранения : -20 ℃ до +50 ℃ - Вес : 61 г
