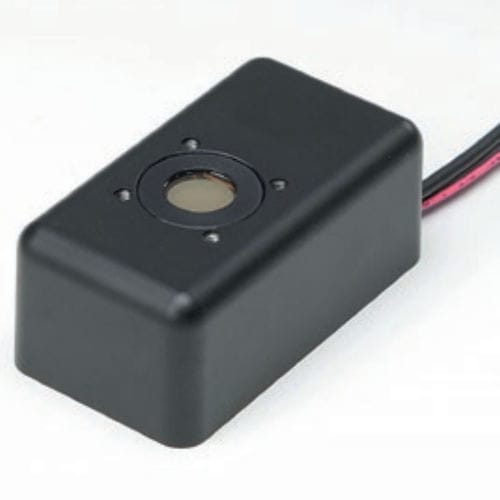

Аналоговый cчетчик фотона H12386-113

высокоскоростнойпредварительно настроенный

Серия H12386 представляет собой головное устройство для подсчета фотонов, состоящее из фотоэлектронного умножителя в металлическом корпусе, высокоскоростной схемы подсчета фотонов и высоковольтной схемы питания. Высокое напряжение питания фотоэлектронного умножителя и уровень дискриминации предварительно установлены на оптимальные значения, что позволяет измерять количество фотонов, просто подключив питание +5 В. Серия H12386 также имеет функцию обнаружения избыточной освещенности, которая выдает сигнал в том случае, если выходной счетчик падает из-за избыточного падающего света. По этому сигналу можно судить о том, что данные измерений в норме или нет. Технические характеристики Форма области фотокатода - круглая Размер области фотокатода - Dia.8 мм Длина волны (короткая) - 185 нм Длина волны (длинная) - 700 нм Длина волны (пик) - 400 нм Размеры (Ш x В x Г) - 30,0 мм x 22,0 мм x 54,0 мм Входное напряжение - от +4,75 В до +5,25 В Макс. Входное напряжение - 6 В Макс. Входной ток - 40 мА Чувствительность счета при 200 нм Тип. - 9,7 x 104 с-1・pW-1 Чувствительность счета при 300 нм Тип. - 3,7 x 105 с-1・pW-1 Чувствительность счета при 400 нм Тип. - 4,9 x 105 с-1・pW-1 Чувствительность счета при 500 нм Тип. - 3,7 x 105 с-1・pW-1 Чувствительность счета при 600 нм Тип. - 1,1 x 105 с-1・pW-1 Чувствительность счета при 700 нм Тип. - 7,7 x 103 с-1・pW-1 Линейность счета - 5,0 x 106 с-1 Темновой отсчет Тип. - 50 s-1 Темновой счет макс. - 100 s-1 Разрешение пары импульсов - 20 нс Ширина выходного импульса - 10 нс Высота выходного импульса мин. - 2 V Высота выходного импульса Тип. - 2.2 V Рекомендуемое сопротивление нагрузки - 50 Ом Логика выходного сигнала - положительная логика Рабочая температура окружающей среды - от +5 ℃ до +40 ℃ Температура хранения - от -20 ℃ до +50 ℃ Вес - 61 г
