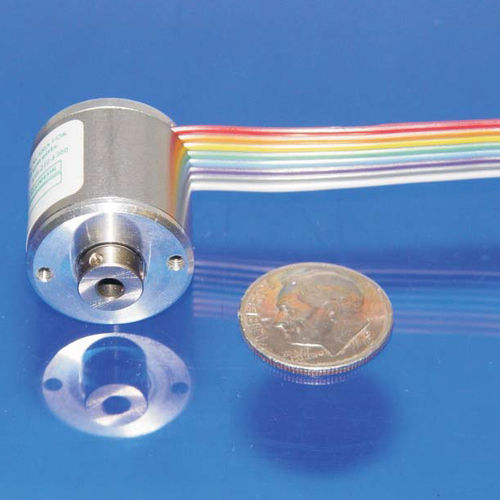

Миниатюрный датчик угла поворота R1 series
инкрементальныйоптическийсо сплошным валом

миниатюрный датчик угла поворота
миниатюрный датчик угла поворота
миниатюрный датчик угла поворота
миниатюрный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
оптический
Механическая характеристика
со сплошным валом, с несквозным полым валом
Выходной сигнал
RS-422
Применение
для промышленности
Другие характеристики
высокое разрешение, миниатюрный
Диаметр корпуса

19 mm, 20 mm
(0,75 in, 0,79 in)

Описание

Серия R119 и R120 производится энкодерами GPI и представляет собой оптические инкрементальные энкодеры, предназначенные для легких промышленных задач. Они требуют высокого разрешения в очень маленьком корпусе Устройства имеют светодиодную подсветку для длительного срока службы > 100 000 часов, а также дифференциальные фотодетекторы для стабильности сигнала. Максимальное количество линий на диске - 1024, максимальное количество циклов/обходов - 16 384. Они также имеют степень защиты IP50. Тип движения:Ротационный:Степень поворота:Выход:Макс. разрешение:Легкие промышленныеИнкрементальные65 536 отсчетов/обновленияМиниатюрные инкрементальные энкодеры высокого разрешения@workISO 9001 сертифицированыМодели R119 и R120 оптических инкрементальных энкодеров предназначены для применения в легкой промышленности, где требуется высокое разрешение в очень маленьком корпусе. Для обеих моделей характерны следующие особенности: повышенная рабочая температура от -40°C до +85°C! Светодиодная подсветка для длительного срока службы (>100 000 часов)! Дифференциальные фотопреобразователи для стабильности сигнала! Одноплатная электроника для надёжной работы! Выход драйвера дифференциальной линии RS-422 для помехоустойчивости! Нулевой индексный сигнал! Монолитная интегрированная ASIC для внутреннего интерполированного разрешения до 16 384 циклов/обратно (65 536 отсчётов/обратно) Максимальное количество линий на диске1024Максимум циклов/отклонения (квадратные волны)16,384Максимум отсчетов/отклонения (после квадратного декодирования)65,536Внутренняя интерполяция квадратных волн1X, 2X, 3X 4X,5X, 8X, 10X, 12X или 16XEncoder погрешность, ± arcsec1150 (стандарт), 75 (опция)Максимальная выходная мощность

---

Каталоги

EncoderLine
EncoderLine
2 Страницы
