Серия R112 компании Gurley Precision Instruments представляет собой миниатюрный оптический инкрементальный поворотный энкодер, предназначенный для использования в легкой промышленности, где требуется превосходное разрешение в малой упаковке. Все устройства имеют стандартную спецификацию со светодиодной подсветкой, которая может работать около 100 000 часов. Кроме того, он оснащен дифференциальными фотодетекторами, разработанными для обеспечения стабильности сигнала. Для своей надежности он использует одну плату и электронику поверхностного монтажа. Кроме того, в состав устройства входит RS-422, который является выходом дифференциального драйвера линии для обеспечения помехоустойчивости.

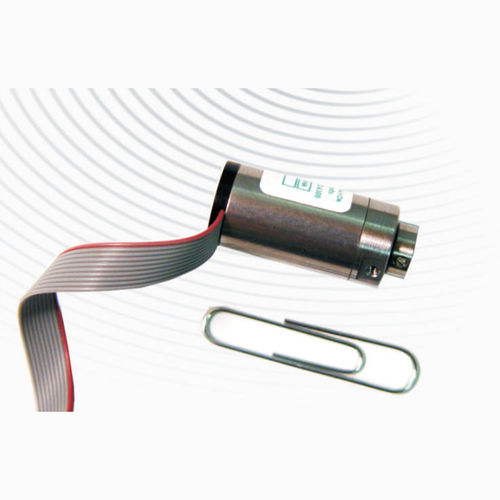

Модель каталки R112 Ротационный инкрементальный мини-энкодер
Сериал: R112
Диам.: 0.47 дюйма 12 мм
Макс. Точность: 500
Макс. Резолюция: 32,000
(Counts/Rev.)
Примечания: Сплошной или слепой полый вал
См. ПримечаниеМодель R112Максимальное количество линий на диске500Максимальное количество циклов/обратный отсчет (квад. кв. волны)8000Макс отсчет/обратный отсчет (после квад. декодирования)32000Внутренняя квадратная интерполяция1X, 2X, 3X 4X,5X, 8X, 10X, 12X, или 16Х Погрешность энкодера, ± arcsec1150 (стандарт) Максимальная выходная частота, кГц1Х квадратные волны1002Х, 3Х, 4Х квадратные волны1505Х, 8Х квадратные волны30010Х, 12Х, 16Х квадратные волны500 Запускной момент, в унции (Н-м) @ 20°C0.028(2x10-4) Рабочий момент, в унции (Н-м) @ 20°C0.015(1,1x10-4)Момент инерции, в унциях2(г-см2)5,7 x 10-6(0,4)Максимальный вес, унция (г)1,0 (30)Максимальная радиальная или осевая нагрузка на вал, фунт (Н)20,7 фунтов (3)Срок службы подшипника при 0.Радиальная нагрузка 25 фунтов31 x 1010revОперационная температура, °F (°C)4Стандарт от 32 до 158 (от 0 до 70); Расширенный от -40 до 185 (от -40 до +85) Влажность, % об/мин, без конденсации98Shock30 г (300 м/с2)Вибрация10 г (100 м/с2)УплотнениеIP50Сее ПримечаниеМодель R112Максимальное количество линий на диске500Максимальное количество циклов/обратный цикл
---
