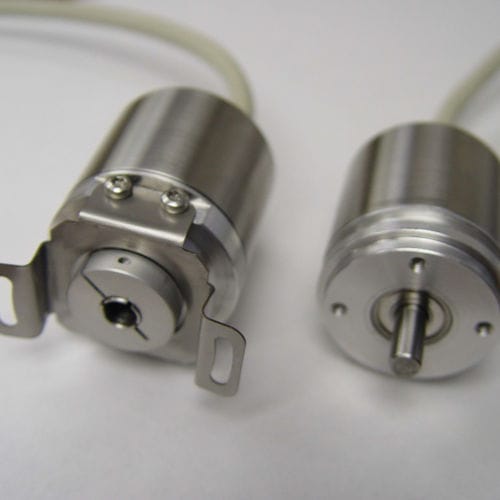

Абсолютный датчик угла поворота A36 series
магнитныйсо сплошным валомс несквозным полым валом

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
магнитный
Механическая характеристика
со сплошным валом, с несквозным полым валом, однооборотный, многооборотный, с синхронным фланцем
Выходной сигнал
с интерфейсом SSI
Материал
из алюминия
Уровень защиты
с защитой, для интенсивного использования
Применение
для промышленности
Другие характеристики
высокой точности
Диаметр корпуса

36 mm
(1,42 in)

Описание

Основные особенности и преимущества: -12x13 стандартное разрешение; доступно более высокое число оборотов -Опции с полым валом или глухим валом диаметр -36 мм; длина 41 мм -синхронный фланец Стандарта - Стандартный интерфейсSSI @100 кГц - тактовая частота 2 МГц; шина CAN - опционально -Скорость обновления данных <1 использование -Точность +/- .35 градусов Модель A36S с SSI-выходом представляет собой сверхмощный абсолютный поворотный энкодер с прочной магнитной технологией и стандартным SSI-интерфейсом (RS422). Он выпускается в виде однооборотного энкодера с разрешением до 12 бит (4096 шагов за оборот) или в виде стандартного многооборотного энкодера с диапазоном 225 (12-битные (4096) слов/оборотов +13 бит (8192) оборотов). Эти датчики используются в самых различных приложениях для измерения углов и расстояний. Механические характеристики включают в себя корпус из алюминия толщиной 36 мм, вал из нержавеющей стали толщиной 6 мм и прецизионные шарикоподшипники. КорпусНержавеющая стальСрок службы подшипников 6 x 109 оборотов (при радиальной нагрузке 26 Н или осевой нагрузке 13 Н) Момент инерции £30 г-см2 (4,2 x 10-4 ун-утс2)RPMMax. 12,000 (непрерывный)Удар (МЭК 68-2-27)£100г (полусинус, 6 мс)Вибрация (МЭК 68-2-6)£10г (от 10 Гц до 1000 Гц)Максимальная нагрузка на валОсевая 40 Н (4 фунта), радиальная 110 Н (25 фунтов)Крутящий момент трения £3 Н-см (4.2 в унции) без уплотнений вала £10 Нсм (14 в унции) с уплотнениями валаМаксимальный вес, унция (г)5.3 (150)Вход часовВиа оптосоединительЧасы от 100 кГц до 2 МГцСкорость обновления данных<100usecВыходные данныеЛинный драйвер в соответствии с RS 422LSB ступенчатая частотаMax. 100 кГцТочность перехода @20°C±.35 градусовEMCC сертифицирована в соответствии с EN 61000-6-2, EN 61000-6-4Прерывное напряжение+5 В постоянного тока ±0,25 В или 10-30 В постоянного тока

---
