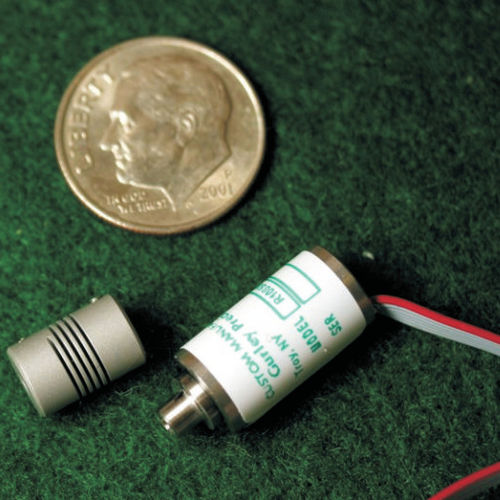

Миниатюрный датчик угла поворота R108
инкрементальныймагнитныйс несквозным полым валом

миниатюрный датчик угла поворота
миниатюрный датчик угла поворота
миниатюрный датчик угла поворота
миниатюрный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
инкрементальный
Технология
магнитный
Механическая характеристика
с несквозным полым валом
Уровень защиты
IP50
Применение
для промышленности
Другие характеристики
высокое разрешение, миниатюрный
Диаметр корпуса

8 mm
(0,31 in)

Описание

Магнитный поворотный энкодер R108 предназначен для использования в легкой промышленности, где требуется до 4096 отсчетов/оборот в очень компактном корпусе Основные особенности и преимущества: - Источник питания: +5В ПОСТОЯННОГО ТОКА - Текущее потребление: не более 50 мА - Максимальная механическая частота вращения: 6000 об/мин; рабочая частота вращения: 1000 об/мин - Точность: ± 60 аркмин - Диапазон рабочих температур: от -40C до +85C (от -40F до +185F) - Вибрация: 50 м/с² (55-2000 Гц) [5G] - Шок: 100 м/с² [10G] - Момент инерции: 1.1 х 10^(-8) кГ х м² [1.56 х 10^(-6) inoz-s²] - Пусковой момент @ 20C: 2 x 10^(-3) Нм - Степень защиты: IP50 - Максимальная нагрузка на вал: осевая и радиальная 3N (0,7 фунтов) Момент инерцииЗапуск крутящего моментаНагрузка на осевой валНагрузка на осевой валНагрузка на осевой валНагрузка на подшипникиИзмерение вращающегося элементаЗамок 11 (мс)Вибрация (55-2000Гц)УплотнениеМакс. Скорость вращения, RPMРекомендованная муфтаЭкологические характеристикиОпературная температураХранилище температураОпературная влажность, без конденсацииЭлектрические характеристикиПотребление токаПотребление токаПотребление токаПодключение22 в унции (кг-м) в унции (Nm)lb (N)lb (N)2G (м/с) 2G (м/с) N/AF (C)°F (C)°°°%VDCmALimiting Значения 6 -81.56 x 10(1.1 x 10)0.283 (0.002)0.6 (3)0.6 (3)2 подшипники с предварительным натягомСмазать смазанным и загерметизированным магнитом10 (100)5 (50)IP506000SCD-40 до 185 (-40 до 85)-40 до 185 (-40 до 85)955.00 +/-5% 50 фунтов стерлингов +/-60 дуговых минут

---
