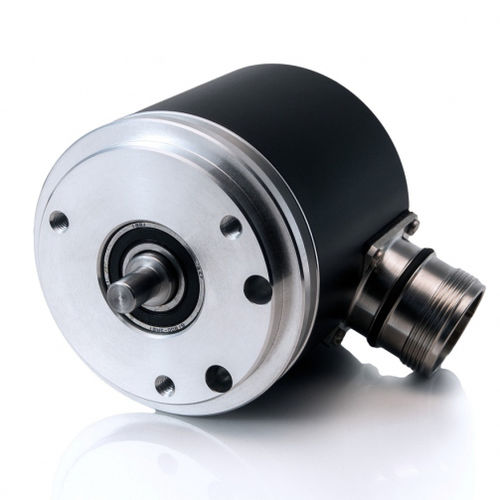

Абсолютный датчик угла поворота M58
оптическиймагнитныйоднооборотный

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
оптический, магнитный
Механическая характеристика
однооборотный, многооборотный, с синхронным фланцем
Выходной сигнал
RS-485, с интерфейсом SSI
Уровень защиты
с защитой, для интенсивного использования
Применение
для промышленности
Другие характеристики
высокое разрешение
Диаметр корпуса

58 mm
(2,28 in)

Описание

Основные особенности и преимущества: -Доступно однооборотное разрешение до 21 бита -Доступно безредукторное многооборотное разрешение 58 бит (18 бит на оборот + 40 бит на поворот) -синхронный фланец Стандарта -SSI Стандарт интерфейса (RS-485) - 4 МГц тактовая частота -Точность: +/- 30 дуг Модель M58S с SSI-выходом - это сверхмощный абсолютный поворотный энкодер с оптической технологией и стандартным интерфейсом SSI (RS485), используемый в широком спектре приложений для измерения углов и расстояний. Предлагается как однооборотный энкодер с разрешением до 21 бита (2 097 152 шага за оборот), так и стандартный многооборотный энкодер с диапазоном 18 бит слова/оборота + 40 бит оборотов. Оптическая технология и магнитные датчики (для подсчета оборотов) позволяют использовать энкодер без редуктора. Резервная батарея расположена внутри энкодера и обеспечивает истинное абсолютное положение даже при отключении питания. Рабочая температура от 10°C до +70°C (от 14°F до 158°F) Температура хранения от 30°C до + 80°C (от -22°F до 176°F) Влажность 98% (без конденсации) Источник светаМаксимальная длина кабеля25mClock частота62.5 кГц до 4 МГцВыходные данныеЛинный драйвер в соответствии с RS 485Операционная частота4 МГцмаксТочность+/-30 дугсекПрерывное напряжение+5 В постоянного тока ±0,25 В постоянного тока50мАмаксВыходной код форматаСерый код или Естественный двоичный момент инерции =15gcm2 (2,1x 10-4 в унции-с2)RPMMax. 12,000 (механический) Удар = 100 г (11 мс) Защита уплотненияIP65 (IP67 опционально) Влажность, %rh, без конденсации98Вибрация = 10 г (55 Гц до 2000 Гц) Максимальная нагрузка на вал осевой10 Н (2 фунта); Radial20N (4 фунта) Пусковой момент @ 20C = 0,01 Нм (1,4 в унции) Максимальный вес, унция (г) 10,6 (300) без кабеля

---
