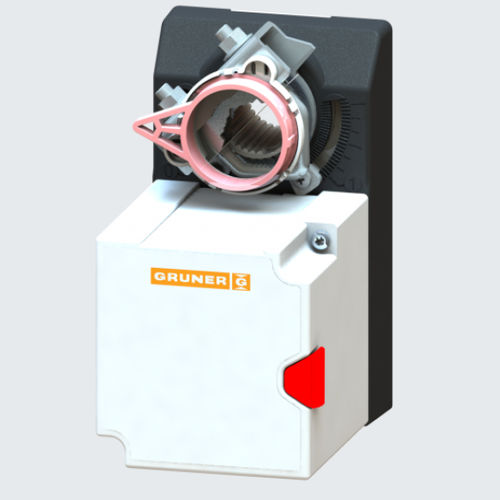

Поворотный привод для регулировки заслонок в установках HVAC
-Непрерывное управление
(0)2...10 В ПОСТ. ТОКА
-Размер заслонки прибл. до 3 м²
-Сцепной зажим вала
◊ 8-15 мм / Ø 8-20 мм
Технические данные
Электрические данные
Потребляемая мощность двигателя (движение) : 2,5 Вт
Потребляемая мощность в режиме ожидания (конечное положение) : 1,5 W
Размер провода : 5,0 ВА
Управление : непрерывное управление
(0)2...10 В постоянного тока / Ri > (100 кОм) 50 кОм
(0)4...20 мА / Rext. = 500 Ω
Сигнал обратной связи : (0)2...10 В пост. тока, макс. 5 мА
Вспомогательный выключатель : -
Контактная нагрузка : -
Точка переключения : -
Подключение двигателя : кабель 1000 мм,
6 x 0,75 мм² (без галогенов)
Подключение потенциометра обратной связи : -
Подключение вспомогательного выключателя : -
Подключение GUAC : -
Функциональные данные
Размер демпфера: до прибл. 3 м²
Синхронизированная скорость : ±5%
Направление вращения: выбирается переключателем
Ручное отключение: защелка редуктора отключается с помощью
кнопкой, самосброс
может быть ограничено с помощью регулируемых
механические концевые упоры
после изменения угла поворота
необходимо сделать адаптационный привод
Уровень звуковой мощности : < 35 дБ(A)
---
