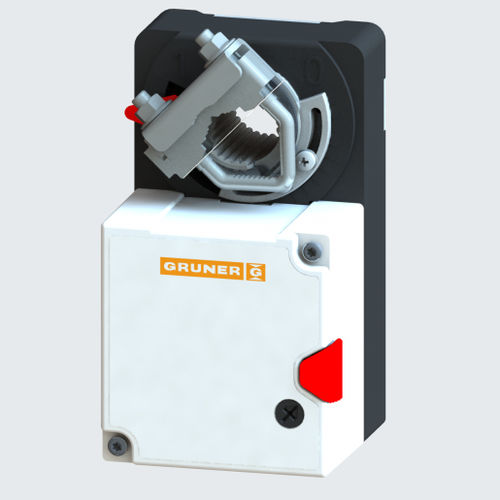

Поворотный привод для регулировки заслонок в установках HVAC
-Управление2-/3-точечное
-Обратная связь
потенциометрP5 = 5 kΩ
-Размер заслонки прибл. до 2 м²
-Сцепной зажим вала
◊ 8-15 мм / Ø 8-20 мм
Электрические данные
Диапазон номинального напряжения : 19...29 В переменного/постоянного тока
Потребляемая мощность двигателя (движение) : 2,0 Вт
Потребляемая мощность в режиме ожидания (конечное положение) : 1,0 W
Размер провода : 3,5 ВА
Управление : 2-/3-точечное
Сигнал обратной связи : потенциометр P5 = 5 kΩ
Вспомогательный выключатель : -
Контактная нагрузка : -
Точка переключения : -
Подключение двигателя : кабель 1000 мм,
3 x 0,75 мм² (без галогенов)
Подключение потенциометра обратной связи : кабель 1000 мм,
3 x 0,75 мм² (без галогенов)
Подключение вспомогательного выключателя : -
Подключение GUAC : -
Функциональные данные
Размер демпфера: до прибл. 2 м²
Синхронизированная скорость: ±5%
Направление вращения выбирается переключателем
Ручное отключение: защелка редуктора отключается с помощью
кнопкой, самосброс
может быть ограничено с помощью регулируемых
механическими концевыми упорами
---
