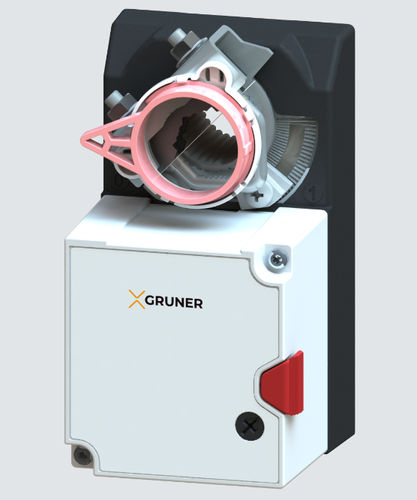

Поворотный привод для регулировки воздушных заслонок для регулирования давления и объемного расхода в установках HVAC
-Управление(0)2...10 В пост. тока
-Датчик300 Па (динамический)
-Размер заслонки прибл. до 3 м²
-КоммуникацияPP-Bus
-Сцепной зажим вала
◊ 8-15 мм / Ø 8-20 мм
Технические данные
Электрические данные
Диапазон номинального напряжения : 19...29 В переменного/постоянного тока
Потребляемая мощность двигателя (движение) : 3,0 W
Потребляемая мощность в режиме ожидания (конечное положение) : 2,0 Вт
Размер провода : 4,5 ВА
Управление : (0)2...10 В пост. тока / Ri > (100 кΩ) 50 кΩ
(0)4...20 мА / Rext. = 500 Ω
Сигнал обратной связи : (0)2...10 В пост. тока, макс. 0,5 мА
Управление приоритетом : закрыто / Vmin / Vmax / открыто
Подключение двигателя : кабель 1000 мм,
4 x 0,75 мм² (без галогенов)
Подключение GUAC : -
Подключение GUIV : через диагностический разъем и
сигнал обратной связи U
Связь : PP-Bus (1200 Bd, макс. 15 В пост. тока)
Датчик
Калибровка : 300 Па, необходима регулировка по высоте
(300 Па = 1,2 в H2O), динамический принцип измерения
Диапазон измерения : 0...300 Па
Давление разрыва : 1 бар
Номинальное значение : значение, определенное производителем клапана
Vmin / Vmax / Vconst на основе Vnom
Среда : воздух
0....70°C / 5...95% об.ф.,
без конденсации
Монтажное положение : независимо от положения
Соединение : Ultem 2200 / трубчатый зажим Ø 4-6 мм
---
