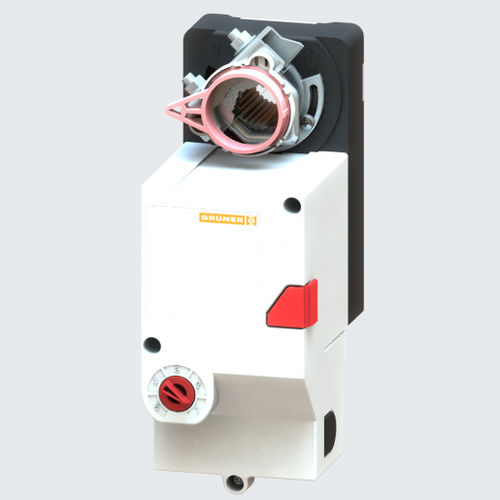

Электрический регулирующий привод 328CS-024-02A

поворотныйIP54для вентиляционной установки

Поворотный привод для регулировки заслонок в установках HVAC -Непрерывное управление (0)2...10 В ПОСТ. ТОКА -Размер заслонки прибл. до 0,4 м² -Сцепной зажим вала ◊ 8-15 мм / Ø 8-20 мм Электрические данные Диапазон номинального напряжения : 19...29 В переменного/постоянного тока Потребляемая мощность двигателя (движение) : 11 W Потребляемая мощность в режиме ожидания (конечное положение) : 1,0 W Размер провода : 14 ВА Управление : непрерывное управление (0)2...10 В постоянного тока / Ri > (100 кΩ) 50 кΩ разрешение 80 мВ (0)4...20 мА / Rext. = 500 Ω разрешение 0,16 мА Сигнал обратной связи : (0)2...10 В пост. тока, макс. 5 мА Вспомогательный переключатель : - Контактная нагрузка : - Точка переключения : - Подключение двигателя : кабель 1000 мм, 4 x 0,75 мм² (без галогенов) Подключение потенциометра обратной связи : - Подключение вспомогательного выключателя : - Подключение GUAC : - Функциональные данные Крутящий момент : > 2 Нм Размер демпфера: прибл. до 0,4 м² Синхронизированная скорость: ±5% Направление вращения выбирается переключателем Ручное отключение: защелка редуктора отключается с помощью кнопкой, самосброс может быть ограничено с помощью регулируемых механические концевые упоры после изменения угла поворота необходимо выполнить адаптационный привод Уровень звуковой мощности : 100 000 циклов (0°...95°...0°) > 1 500 000 частичных циклов (макс. ±5°)
