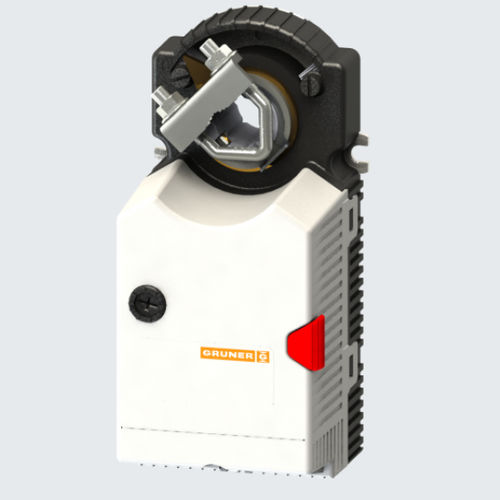

Поворотный привод для регулировки заслонок в установках HVAC
-Управление2-/3-позиционное
-Вспомогательный переключатель2x со свободной регулировкой
-Размер заслонки прибл. до 17,2 футов² [1,6 м²]
-Сцепной зажим вала
◊ 0,31-0,47 дюйма [8-12 мм]
Ø 0,31-0,63 дюйма [8-16 мм]
Технические данные
Электрические данные
Диапазон номинального напряжения : 19...29 В переменного/постоянного тока
Потребляемая мощность двигателя (движение) : 2,0 Вт
Потребляемая мощность в режиме ожидания (конечное положение) : 1,0 W
Размер провода : 3,0 ВА
Управление : 2-/3-точечное
Сигнал обратной связи
Вспомогательный выключатель : 2x SPDT (Ag)
Нагрузка на контакты : 5 (2,5) A, 24 В перем. тока
Подключение двигателя : винтовые клеммы, 3-контактные
AWG 22-14 [0,5...1,5 мм²]
Подключение потенциометра обратной связи : -
Подключение вспомогательного выключателя : винтовые клеммы, 6-контактный разъем
AWG 22-14 [0,5...1,5 мм²]
Подключение GUAC : -
Функциональные данные
Размер демпфера: прибл. до 17,2 футов² [1,6 м²]
Синхронизированная скорость : -
Направление вращения: выбирается переключателем
Ручное отключение: защелка редуктора отключается с помощью
кнопкой, самосброс
может быть ограничена с помощью регулируемых
механическими концевыми упорами
Уровень звуковой мощности : < 45 дБ(A)
---
