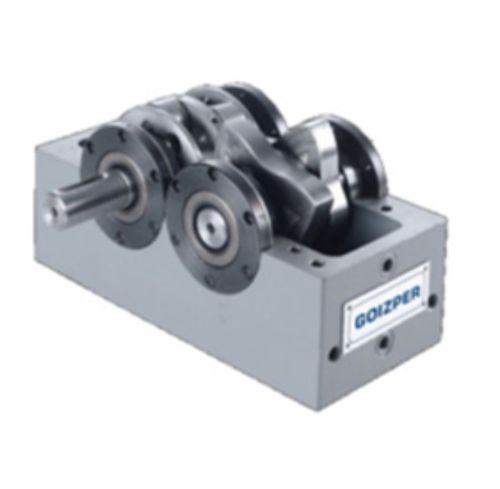

Кулачковый плоский индексатор UIPE/UIP

генератор колебанийповоротныйтолчковый

Плоский кулачковый индексатор - UIPE/UIP Их конструкция позволяет изготавливать механизмы вращения с самым разным количеством упоров, углами качания, кривыми ускорения и углами переноса и упора. ОСОБЕННОСТИ * Входной вал - это распределительный вал, на котором расположены два плоских кулачка комбинированного действия, изготовленных из закаленной легированной стали * На выходном валу или револьверной головке установлены кулачковые ролики, которые передают движение, создаваемое кулачками, создавая прерывистое вращательное движение * Прерывистые или осциллирующие системы: Количество остановок: 1-2-3-4-6-8 * Угол колебания выходного звена: 10-15-30-45. Другие варианты по запросу ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ * Размеры: 45 - 65 - 80 - 105 - 125 - 160 - 200 - 400 * Углы поворота: От 0º до 180º * Количество остановок: От 2 до 10 * Угол индекса: От 60º до 330º * Максимальное осевое усилие: От 95 до 24200 Н * Максимальное радиальное усилие: От 295 до 43300 Н * Максимальный опрокидывающий момент: От 11 до 11300 Нм * Повторяемость: От ± 0,015 - Ø35 мм до ± 0,015 - Ø330 мм * Точность: От ± 0,03 - Ø35мм до ± 0,03 - Ø330мм Поворотное устройство с плоским кулачком может быть собрано на любой из его поверхностей, которые поставляются уже обработанными и с отверстиями для зажимов. Они обеспечивают высокую точность и используются в различных областях, таких как устройства смены инструмента, сборочные станки или автоматизированные системы перемещения: в областях, требующих быстрых и точных движений.
