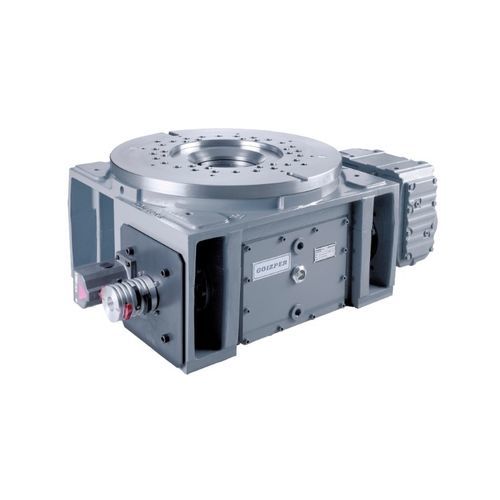

Делительный диск с цилиндрическим кулачком PGI

горизонтальныйс большой точностьюбольшого диаметра

Цилиндрические кулачковые столы с фиксированной индексацией - PGI Прерывистые индексирующие столы специально разработаны с большим диаметром позиционирования для передачи высоких динамических моментов, что позволяет перемещать тяжелые грузы на высоких скоростях. Характеристики - Цилиндрические кулачковые столы с фиксированной индексацией: - Цилиндрические кулачки с термической обработкой - Позиция кулачкового механизма с большим радиусом для обеспечения высокой жесткости - Перекрестные роликовые подшипники высокой грузоподъемности - Фиксированная центральная колонна с большим центральным сквозным отверстием - Фиксация с помощью кулачка внутри стола - Контроль ускорения и снижение вибрации - Высокая точность торможения - Возможность горизонтального или цапфового позиционированияКоличество упоров: 2-3-4-5-6-8-10-12-16-20-24-32 (другие по запросу) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Размеры 220 - 320 - 425 - 520 - 620 - 760 - 940 - 1120 - 1460 - 1800 Количество остановок От 2 до 32+, также с сервоприводом Угол индекса От 120º до 330º Максимальное осевое усилие От 6750 до 1035000 Н Максимальная радиальная сила От 2300 до 207000 Н Максимальный опрокидывающий момент От 265 до 445000 Нм Центральное отверстие От ø70 до ø410H7 мм Повторяемость От ± 0,015 - Ø 160 мм до ± 0,014 - Ø 1300 мм Точность От ± 0,028 - Ø 160 мм до ± 0,028 - Ø 1300 мм Опорный стол имеет большую площадь поверхности для размещения подвижного стола, что делает установку чрезвычайно устойчивой. Они также имеют большой полый фиксированный вал для размещения электрических или пневматических проводников и т.д. Мы предлагаем как фиксированный индексирующий стол с цилиндрическим кулачком с несколькими упорами, так и фиксированный индексирующий стол с цилиндрическим кулачком с двумя упорами в чередующихся направлениях.
