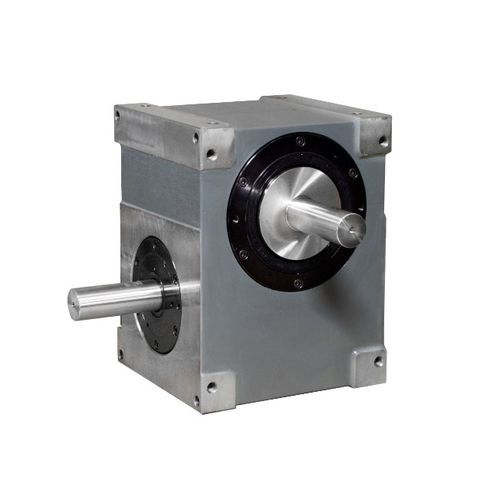

Индексатор с глобоидальным кулачком UGI

генератор колебанийповоротныйтолчковый

UGI - поворотный блок с глобоидальным кулачком Поворотные устройства серии UGI обеспечивают точное индексирование без люфта в зонах остановки. ОСОБЕННОСТИ: * Глобоидальный кулачок с термообработанным профилем, гарантирующим высокую твердость поверхности и внутреннюю прочность, противостоящую динамическим силам, возникающим при движении * Нулевой люфт в режиме холостого хода * Внутренняя блокировка глобоидальным кулачком внутри узла индексации * Контроль ускорения и снижение вибрации * Высокая точность остановки * Прерывистые или осциллирующие системы: * Количество остановок: 2-3-4-5-6-8-10-12-16-20-24 * Угол колебаний на выходе: 15-30-45-60-90-120-180 ° * Количество остановок, углы колебаний, входной и выходной валы по запросу ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ * Размеры: 80 - 100 - 125 - 160 - 200 - 250 - 315 * Углы наклона: От 0º до 180º * Количество остановок: От 1 до 32+ * Угол индекса: От 90º до 330º * Максимальное осевое усилие: От 5000 до 50000 Н * Максимальное радиальное усилие: От 5000 до 50000 Н * Максимальный опрокидывающий момент: От 180 до 7500 Нм * Повторяемость: От ± 0,007 - Ø50 мм до ± 0,005 - Ø250 мм * Точность: От ± 0,014 - Ø50мм до ± 0,009 - Ø250мм Простая конструкция, универсальность и эффективность делают их идеальными для использования с упаковочными, печатными и сериграфическими машинами или линейными конвейерами, т.е. машинами с высокой производительностью, получая: 1) Фиксация с помощью механизма фактического вращения. 2) Контроль ускорения и снижение вибрации. 3) Высокая точность остановки. Глобоидальный кулачок с термообработанным профилем, гарантирующим высокую твердость поверхности и внутреннюю прочность, противостоит динамическим силам, возникающим при движении.
