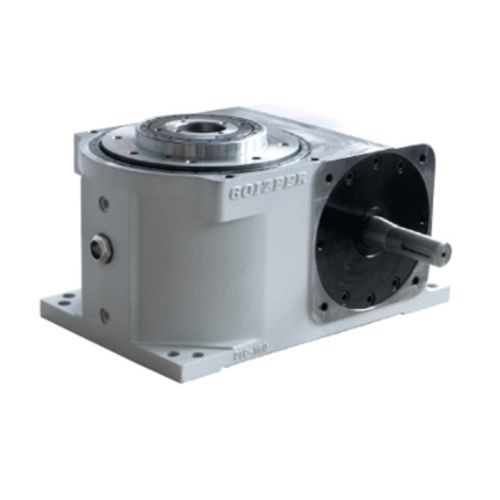

Делительный диск с глобоидальным кулачком PIC/PIM

компактный

Компактные индексные столы имеют глобоидальный механизм, который позволяет адаптировать их к любым требованиям. Компактный прерывистый стол имеет следующие характеристики: * Глобоидальный кулачок с термообработанным профилем, гарантирующим высокую твердость поверхности и внутреннюю прочность, противостоящую динамическим силам, возникающим при движении * Большой выходной стол с полым валом * Нулевой люфт в режиме холостого хода * Внутренняя блокировка кулачком внутри узла индексации * Контроль ускорения и снижение вибрации * Высокая точность остановки * Фиксированная центральная колонна с большим центральным сквозным отверстием * Количество упоров: 2-3-4-5-6-8-10-12-16-20-24. Другие варианты по запросу ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ * Размеры: 100 - 125 - 160 - 175 - 200 - 250 - 315 * Количество остановок: От 2 до 32+ * Угол индекса: От 180º до 330º * Максимальное осевое усилие: От 15400 до 170600 Н * Максимальное радиальное усилие: От 2000 до 18000 Н * Максимальный опрокидывающий момент: От 282 до 6800 Нм * Повторяемость: От ± 0,009 - Ø150 мм до ± 0,009 - Ø500 мм * Точность: От ± 0,017 - Ø150мм до ± 0,017 - Ø500мм Глобоидальный механизм делает их легко адаптируемыми к любым требованиям. Благодаря этому они часто используются в различных отраслях, таких как производство стекла, автоматизация, упаковка или текстиль. Наши устройства имеют полностью механическую конструкцию, все движущиеся части погружены в масло, что делает их практически необслуживаемыми.
