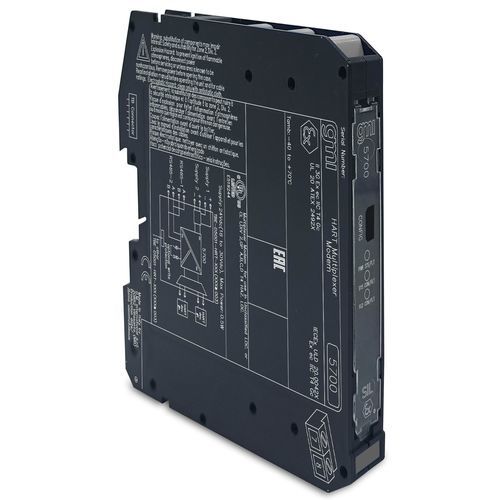

Мультиплексор модуль 5700-110

HART4-20 мАRS485

SIL 3 HART® Mux Modem для оконечной платыМодем-мультиплексор HART® объединяет до 256 интеллектуальных устройств (передатчики, I/P, пропорциональные клапаны и т.д.) в сеть HART®. Каждое устройство может быть полностью идентифицировано, сконфигурировано и проконтролировано либо удаленным ПК, на котором установлен программный пакет на базе FDT (PACTware™ и т. д.) через специальный менеджер типов устройств (DTM), либо сервером HART® OPC Server, либо специальной системой управления активами. До 63 модемов-мультиплексоров (16128 шлейфов) могут быть подключены в многоточечном режиме к ПК по протоколу RS485 HART®, скорость передачи которых может быть настроена программно. Модуль предназначен для установки на следующие платы. Платы:- TB(E)-D5001-HRT-003: для использования с терминалом GMI AI/AO. Платы;- TB(E)-D5001-HRT-004: для использования с барьерами/изоляторами с креплением на DIN-рейку или прямыми полевыми соединениями, сигналы шлейфа 4-20 мА, импеданс карты AI = 250 Ом;- TB(E)-D5001-HRT-005: для использования с барьерами/изоляторами с креплением на DIN-рейку или прямыми полевыми соединениями, сигналы шлейфа 1-5 В;- TB(E)-D5001-HRT-006: для использования с барьерами/изоляторами, устанавливаемыми на DIN-рейку, или прямыми полевыми соединениями, шлейфовые сигналы 4-20 мА, импеданс платы AI = 100÷150 Ω;- TB(E)-D5001-HRT-007: для использования с барьерами/изоляторами, устанавливаемыми на DIN-рейку, или прямыми полевыми соединениями, шлейфовые сигналы 4-20 мА, импеданс платы AI = 0÷50 Ω.Типы оконечных плат можно комбинировать для одновременного управления различными интерфейсами при условии, что максимальное количество каналов не превышено.Модем-мультиплексор HART® сертифицирован по SIL 3 как устройство, не создающее помех в сигнальных шлейфах.ОСОБЕННОСТИIL 3 / SC 3Установка в зоне 2/Div. 2До 256 каналов (расширяется до 16128 с помощью 63 многоточечных блоков)Интерфейс HART® RS-485 для доступа к полевым интеллектуальным устройствамТрехпортовая изоляция, полевой интерфейс/последовательный интерфейс/питаниеУпрощенная установка на заказные оконечные платыТехнические характеристики:Питание:Напряжение: 24 В пост. тока (18-30 В пост. тока), с защитой от обратной полярности, подается через оконечную плату.Потребляемый ток: 20 мА @ 24 В пост. тока типично (только модем), 40 мА @ 24 В пост. тока в полной топологии (с максимальным количеством плат расширения), типично.Рассеиваемая мощность: 0.5 Вт @ 24 В пост. тока (только модем), 1 Вт @ 24 В пост. тока в полной топологии (с максимальным количеством плат расширения), типично.Полевой интерфейс:Количество каналов: 256.Ревизия полевого устройства HART®: от 5 до 7.Защита от записи:Тип: Мультиплексор HART® Modem 5700 может быть защищен от записи путем замыкания клемм 7 и 8.Последовательный интерфейс:Тип: RS-485 дифференциальная пара и заземление.Топология: многоточечное соединение, ведущий/ведомый.Адрес: 0 - 62, настраивается программно.Скорость передачи данных: от 1200 до 115200 бит/с, настраивается программно.Изоляция:Тип: Полевой интерфейс/последовательный интерфейс 500 В; Полевой интерфейс/питание 500 В; Питание/последовательный интерфейс 500 В.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Максимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °C.Монтаж:Тип: на заказной терм. Плата.Вес: около 100 г.Расположение: установка в безопасной зоне или зоне 2, группа IIC T4, или класс 1, разделение 2, группы A, B, C, D, T4.Подключение: Ширина 235 мм, Глубина 135 мм, Высота 154 мм.Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.
