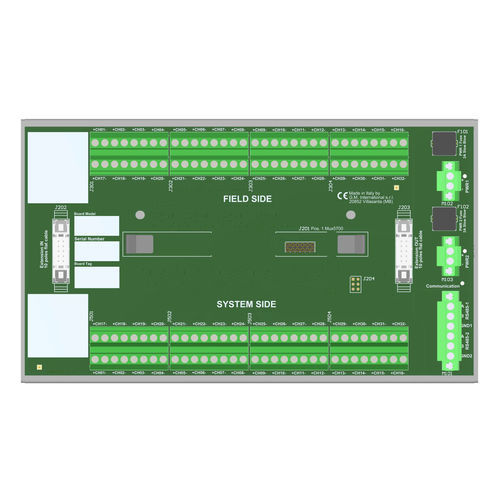

Вставная клеммная колодка TBE-D5001-HRT-005

мощностииз пластмассы

SIL3 HART® Mux Терминальная плата с клеммными выходами (для плат AI с входным сигналом 1/5 В)Эта терминальная плата с корпусом (TBE) позволяет осуществлять дистанционный контроль любого HART®-совместимого полевого контура 4/20 мА. Это достигается с помощью одного локально установленного модема-мультиплексора HART® серии 5700 и интерфейсных разъемов клеммной колодки для доступа к соответствующим шлейфам. Плата устанавливается последовательно с петлями и является абсолютно прозрачной для передатчика и приемника. Эта модель подходит для сопряжения с платами AI защитных ПЛК, которым требуется входной сигнал 1/5 В. Одна оконечная плата TBE-D5001-HRT-005 поддерживает 32 канала. Ее можно расширить дополнительными блоками (до 8), чтобы управлять всеми 256 каналами, доступными на модеме HART® Multiplexer Modem серии 5700. Блок Mux подключается через интерфейс RS-485 к внешнему ПК с программным пакетом на базе FDT (PACTware™ и т.д.) через специальный диспетчер типов устройств (DTM). ПК может взаимодействовать с несколькими модулями Mux, расположенными на разных платах, в многоточечном режиме RS-485. Плата терминации HART® TBE-D5001-HRT-005 сертифицирована по SIL 3 как не нарушающая сигнальные шлейфы. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.FEATURESSIL 3 / SC 3Installation in Zone 2/Div. 2HART®Мультиплексирование до 32 аналоговых сигналов (с возможностью расширения до 256)До 16128 интеллектуальных устройств в сети с полной топологиейПодходит для плат AI, требующих входного сигнала 1/5 В (преобразование на борту)Шлейфы 4/20 мА изолированы двойными конденсаторами (защита от короткого замыкания)Выделенная клемма для подключения RS-двойная клемма для подключения экрана кабеля RS-485Снижение затрат на монтаж и обслуживание кабелейРезервный источник питанияМонтажное оборудование для монтажа на одну DIN-рейкуОбщие сведенияКоличество позиций1 x HART® мультиплексор-модем серии 5700.Максимальное количество каналов32 на одной плате, расширяемое до 256 при использовании 8 плат и 1 модема HART® Multiplexer Modem 5700 series. До 16128 интеллектуальных устройств в полной топологии с 504 платами и 63 HART® Multiplexer Modem серии 5700.Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервного питания, с диодами OR для смешивания напряжений питания.Потребление тока45 мА @ 24 В пост. тока при полной топологии (8 плат), типичное.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения выводов до 2,5 мм².Защитный предохранитель с выдержкой времени 2 A.Интерфейс HARTПодключение32+32 винтовых клеммных колодок для подключения выводов до 2,5 мм².Напряжение изоляции между каналами50 В.Дополнительный интерфейс TBsПодключение2 x плоских кабельных 10-полюсных разъемов (требуется ответный разъем).Кабельные плоские кабели CABF022, CABF023, CABF024.Условия окружающей средыЭксплуатационная температура-40 до +70 °C.Максимальная высота2000 м над уровнем моря.Температура хранения-45 до +80 °C.Тип монтажаВ комплект поставки входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес около 1,08 кг (+ 50 г пластиковые клипсы или 380 г металлические клипсы).Место установкиУстановка в безопасной зоне или зоне 2, группа IIC T4, или класс 1, Div. 2, группа A, B, C, D, T4.РазмерыШирина 235 мм, глубина 135 мм, высота 154 мм.Технические характеристики / ХарактеристикиМодель: TBE-D5001-HRT-005Channels: 32 (с возможностью расширения до 256)Питание: 24 В пост. тока номинально (20-30 В пост. тока)Потребляемый ток: 45 мА @ 24 В пост. тока (типовой, с 8 платами)Рабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моряМонтаж: DIN-рейка 35 ммВес: около 1,08 кг (+ зажимы)Размеры: 235 x 135 x 154 мм (Ш x Г x В)Расположение: Безопасная зона или зона 2, группа IIC T4, или класс 1, разделение 2, группы A, B, C, D, T4Канальная изоляция: 50 VRПоддерживается резервный источник питанияСертификации: SIL 3, ATEX, IECEx, EMC, Ex, TUV
