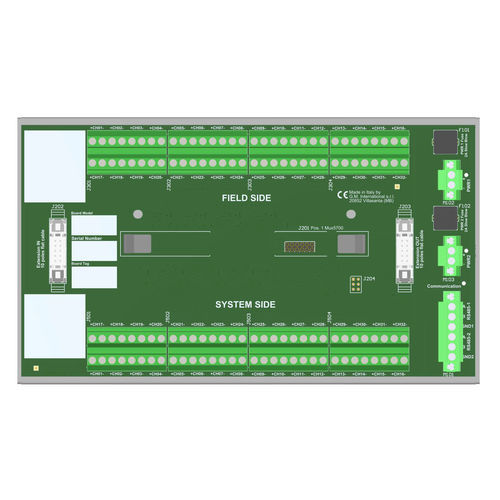

Вставная клеммная колодка TBE-D5001-HRT-004

мощностииз пластмассы

SIL3 HART® Mux Term. Плата с клеммными выходами (для плат AI с входным сопротивлением 250 Ом и плат AO) Эта плата с корпусом (TBE) позволяет удаленно контролировать любой HART®-совместимый полевой шлейф 4/20 мА. Для этого используется один локально установленный модем-мультиплексор HART® серии 5700 и интерфейсные разъемы клеммной колодки для доступа к соответствующим шлейфам. Плата устанавливается последовательно с шлейфами и является абсолютно прозрачной для передатчика и приемника. Эта модель подходит для сопряжения с картами AI защитных ПЛК с типичным входным сопротивлением 250 Ом и картами AO. Одна оконечная плата TBE-D5001-HRT-004 поддерживает 32 канала. Однако ее можно расширить дополнительными блоками (до 8), чтобы управлять всеми 256 каналами, доступными в мультиплексоре HART® серии Modem 5700. Блок Mux подключается через интерфейс RS-485 к внешнему ПК с программным пакетом на базе FDT (PACTware™ и т. д.) через специальный диспетчер типов устройств (DTM). ПК может взаимодействовать с несколькими блоками Mux, расположенными на разных платах, в многоточечном режиме RS-485. Плата терминации HART® TBE-D5001-HRT-004 сертифицирована по SIL 3 как не нарушающая сигнальные шлейфы. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.SIL 3 / SC 3Установка в зоне 2/Div. 2Плата мультиплексирования HART® до 32 аналоговых сигналов (с возможностью расширения до 256)До 16128 интеллектуальных устройств в сети с полной топологиейПодходит для плат AI с входным сопротивлением 250 Ом и плат AO4/20 мА шлейфы изолированы двойными конденсаторами (защита от короткого замыкания)Выделенный терминал для подключения экрана кабеля RS-485Двойной терминал для облегчения многоканального кабеля RS-485Снижение затрат на монтаж и обслуживание кабелейРезервный источник питанияМонтажное оборудование поставляется в комплекте для монтажа на одну DIN-рейкуТехнические характеристики:Общие:Количество позиций: 1 x HART® Multiplexer Modem 5700 series.Максимальное количество каналов: 32 на одной плате, расширяется до 256 при использовании 8 плат и 1 модема HART® Multiplexer Modem 5700 series. До 16128 интеллектуальных устройств в полной топологии с 504 платами и 63 HART® Multiplexer Modem 5700 series.Питание:Напряжение: 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервного питания, с диодами OR для смешивания напряжений питания.Потребляемый ток: 45 мА @ 24 В пост. тока при полной топологии (8 плат), типичное.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных блоков для размещения выводов до 2,5 мм².Защитный предохранитель: 2 А с задержкой.Интерфейс HART:Подключение: 32+32 винтовых клеммных колодок для подключения к разъемам до 2,5 мм².Напряжение изоляции между каналами: 50 В.Дополнительный интерфейс TBs:Подключение: 2 x плоских кабельных 10-полюсных разъема (требуется ответный разъем).Кабель: плоские кабели CABF022, CABF023, CABF024.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Максимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °C.Монтаж:Тип: В комплект входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес: около 1,08 кг (+ 50 г пластиковых клипс или 380 г металлических клипс).Расположение: установка в безопасной зоне или зоне 2, группа IIC T4, или класс 1, Div. 2, группы A, B, C, D, T4.Размеры: Ширина 235 мм, Глубина 135 мм, Высота 154 мм.Сертификаты:ATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx серия Английский сертификатEMC: 5700 и TB EAC Декларация о соответствии ЭМСEx: UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series DivisionsIECEx: UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateSIL: TUV IT 25 SIL 0634 SIL Certificate SummaryКаналы: 32 (расширяется до 256 с помощью дополнительных плат)Статус: АКТИВНЫЙ
