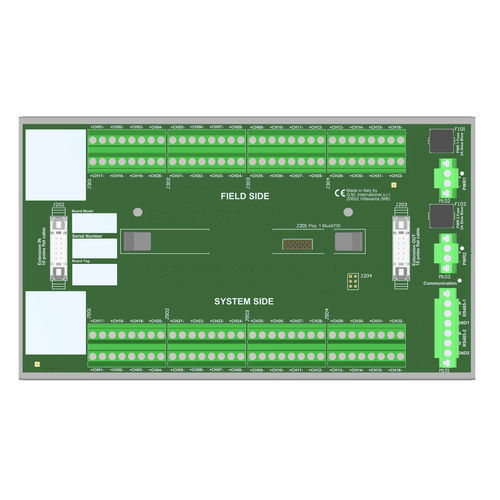

Вставная клеммная колодка TBE-D5001-HRT-006

мощностииз пластмассы

SIL3 HART® Mux Term. Плата с клеммными выходами (для плат AI с входным сопротивлением от 100 до 150 Ом) Эта плата с корпусом (TBE) позволяет осуществлять дистанционный контроль любого HART®-совместимого полевого шлейфа 4/20 мА. Для этого используется один локально установленный модем-мультиплексор HART® серии 5700 и интерфейсные разъемы клеммной колодки для доступа к соответствующим шлейфам. Плата устанавливается последовательно с шлейфами и является абсолютно прозрачной для передатчика и приемника. Эта модель подходит для сопряжения с AI-картами безопасных ПЛК с входным сопротивлением от 100 Ω до 150 Ω. Одна плата TBE-D5001-HRT-006 Termination Board поддерживает 32 канала. Однако ее можно расширить дополнительными блоками (до 8), чтобы управлять всеми 256 каналами, доступными в мультиплексоре HART® серии Modem 5700. Блок Mux подключается через интерфейс RS-485 к внешнему ПК, на котором установлен программный пакет на базе FDT (PACTware™ и т. д.), через специальный диспетчер типов устройств (DTM). ПК может взаимодействовать с несколькими блоками Mux, расположенными на разных платах, в многоточечном режиме RS-485. Плата терминации HART® TBE-D5001-HRT-006 сертифицирована по SIL 3 как не нарушающая сигнальные шлейфы. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.SIL 3 / SC 3Установка в зоне 2/Div. 2HART®Мультиплексирование до 32 аналоговых сигналов (с возможностью расширения до 256)До 16128 интеллектуальных устройств в сети с полной топологиейПодходит для плат AI с входным сопротивлением от 100 Ω до 150 Ω4/20 мА шлейфа изолированы двойными конденсаторами (защита от короткого замыкания)Выделенная клемма для подключения RS-485 экран кабеляДвойная клемма для облегчения многоканального подключения кабеля RS-485Снижение затрат на прокладку и обслуживание кабелейИзбыточный источник питанияМонтажное оборудование для монтажа на одну DIN-рейкуТехнические данныеОбщиеКоличество позиций1 x HART® мультиплексор-модем серии 5700.Максимальное количество каналов32 на одной плате, расширяется до 256 при использовании 8 плат и 1 модема HART® Multiplexer Modem 5700 series. До 16128 интеллектуальных устройств в полной топологии с 504 платами и 63 HART® Multiplexer Modem серии 5700.Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервного питания, с диодами OR для смешивания напряжений питания.Потребление тока45 мА @ 24 В пост. тока при полной топологии (8 плат), типичное.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения выводов до 2,5 мм².Защитный предохранитель с выдержкой времени 2 A.Интерфейс HARTПодключение32+32 винтовых клеммных колодок для подключения выводов до 2,5 мм².Напряжение изоляции между каналами50 В.Дополнительный интерфейс TBsПодключение2 x плоских кабельных 10-полюсных разъемов (требуется ответный разъем).Кабельные плоские кабели CABF022, CABF023, CABF024.Условия окружающей средыРабочая температурав пределах от -40 до +70 °C.Максимальная высота над уровнем моря2000 м.Температура храненияв пределах от -45 до +80 °C.Тип монтажаВ комплект поставки входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес около 1,08 кг (+ 50 г пластиковых или 380 г металлических клипс).Место установкиУстановка в безопасной зоне или зоне 2, группа IIC T4, или класс 1, Div. 2, группа A, B, C, D, T4.РазмерыШирина 235 мм, глубина 135 мм, высота 154 мм.Статус: ACTIVEChannels: 32СертификацииATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx серия Английский сертификат (Европа, UL 20 ATEX 2492X, UL, 2021-02-25)EMC: 5700 и TB EAC EMC Декларация соответствия (Евразийское сообщество, ЕАЭС N RU Д-IT.PA08.B.82359/24, КОНТРОЛЬ, 2024-09-26)Ex: UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series Divisions (Северная Америка, E222308-20210226, UL, 2021-03-18)IECEx: UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (Международный, IECEx ULD 20.0042X, UL, 2021-02-25)SIL: TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Декларации о соответствииЕвропейская декларация о соответствии для 5700, TBE-D5001-HRT-xxxЕвропейская декларация Оконечные платы TB, TBE, TUEDекларация о соответствии G3 complianceАксессуарыTBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024Технические характеристики (Summary)Модель: TBE-D5001-HRT-006Channels: 32 (с возможностью расширения до 256)Входной импеданс: от 100 Ω до 150 ΩПитание: 24 В пост. тока (20-30 В пост. тока), резервированноеРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °Габариты: 235 x 135 x 154 ммВес: около 1,08 кгМонтаж: DIN-рейка 35 ммСертификаты: SIL 3, ATEX, IECEx, EMC, Ex
