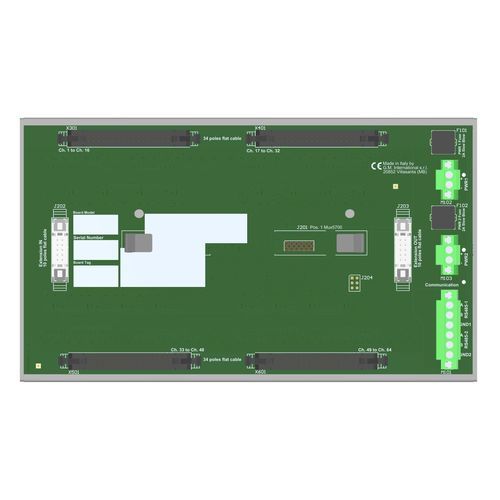

Вставная клеммная колодка TBE-D5001-HRT-003

мощностииз пластмассы

Эта оконечная плата с корпусом (TBE) позволяет осуществлять дистанционный мониторинг любого HART®-совместимого полевого контура 4/20 мА. Это достигается с помощью одного локально установленного модема-мультиплексора HART® серии 5700 и интерфейсных разъемов для доступа к полевым интеллектуальным устройствам. Одна плата терминации TBE-D5001-HRT-003 поддерживает 64 канала, расширяемая дополнительными блоками (до 4) для управления всеми 256 каналами, доступными на модеме HART® Multiplexer Modem 5700. Блок Mux подключается через интерфейс RS-485 к внешнему ПК с программным пакетом на базе FDT (PACTware™ и т.д.) через специальный диспетчер типов устройств (DTM). ПК может взаимодействовать с несколькими модулями Mux, расположенными на разных платах, в многоточечном режиме RS-485. Плата терминации HART® TBE-D5001-HRT-003 сертифицирована по SIL 3 как не нарушающая сигнальные шлейфы. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.SIL 3 / SC 3Установка в зоне 2/Div. 2Плата мультиплексирования HART® до 64 аналоговых сигналов (с возможностью расширения до 256)Шлейфы 4/20 мА изолированы двойными конденсаторами (защита от короткого замыкания)Выделенная клемма для подключения экрана кабеля RS-485Двойная клемма для облегчения прокладки кабеля RS-485 в нескольких направленияхСнижение затрат на монтаж и обслуживание кабелейРезервный источник питанияМонтажное оборудование для монтажа на одну DIN-рейкуТехнические характеристики:Количество позиций: 1 x HART® Multiplexer Modem 5700 seriesМаксимальное количество каналов: 64 на одной плате, расширяется до 256 при использовании 4 плат и 1 модема HART® Multiplexer Modem 5700 series. До 16128 интеллектуальных устройств в полной топологии с 252 платами и 63 HART® Multiplexer Modem 5700 series.Напряжение: 24 В пост. тока (от 20 до 30 В пост. тока), защита от обратной полярности, двойные клеммные блоки для резервного питания, с диодами OR для смешивания напряжений питания.Потребляемый ток: 35 мА @ 24 В пост. тока при полной топологии (4 платы), типичное.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм².Защитный предохранитель: 2 А с задержкой.Подключение интерфейса HART: 4 x 34-полюсных розеточных разъема (требуется ответная часть).Интерфейсный кабель HART: плоский кабель CABF032.Напряжение изоляции между каналами: 50 В.Дополнительный интерфейс TBs Подключение: 2 x плоский кабель 10-полюсных мужских разъемов (требуется ответная часть).Дополнительный интерфейс TBs Кабель: плоские кабели CABF022, CABF023, CABF024.Рабочая температура: от -40 до +70 °C.Максимальная высота: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °C.Тип монтажа: В комплект входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес: около 710 г (+ 50 г пластиковые клипсы или 380 г металлические клипсы).Расположение: установка в безопасной зоне или зоне 2, группа IIC T4, или класс 1, Div. 2, группы A, B, C, D, T4.Размеры: Ширина 235 мм, Глубина 135 мм, Высота 154 мм.
