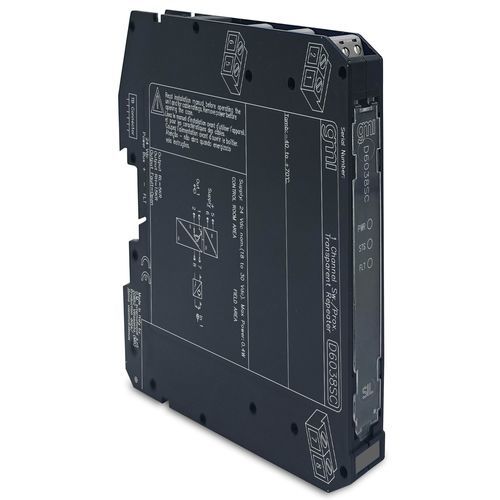

M-Bus адаптер тока D6038SC

на DIN-рейкеуниверсальный

SIL3 Line-Fault Transparent Switch/Proximity RepeaterThe Switch/Proximity Detector Repeater D6038 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков и повторяет состояние входа на выходе. Выходной порт может принимать два различных значения импеданса (RL или RH) или полностью открываться. Выход модуля повторяет состояние входа в соответствии со следующим соответствием: низкое состояние входа → RL, высокое состояние входа → RH. Кроме того, выход может быть настроен на инвертирование входного состояния. В обоих случаях выход открывается, если на соответствующем входе возникает неисправность (обрыв или короткое замыкание).SIL 3 / SC 3Обнаружение обрыва и короткого замыкания поляУниверсальное зеркальное отображение неисправности поля на ПЛК DITТрехпортовая изоляция, вход/выход/питаниеПрограммирование на месте с помощью DIP-переключателяВысокая плотность, два канала на блокСтатус: АКТИВКаналы: 1Напряжение питания24 В пост. тока ном. (от 18 до 30 В пост. тока), с защитой от обратной полярности.Потребляемый ток15 мА @ 24 В пост. тока, типичный.Рассеиваемая мощность0,4 Вт @ 24 В пост. тока, типичный.Уровни входного коммутационного токаON ≥ 2,1 мА, OFF ≤ 1,2 мА.Open FaultCurrent ≤ 0,05 мА.Short faultResistance ≤ 100 Ω.Нет неисправностиТок ≥ 0,35 мА и сопротивление ≥ 360 Ω.Входной эквивалентный источник8 В 1 kΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).Тип выходаБезнапряженные твердотельные реле SPST, с последовательным (RL) и параллельным (RH-RL) сопротивлением, допуск ±5%.Импеданс неисправности> 1 MΩ.Максимальное напряжение30 В пост. тока.Время отклика500 мкс.Частотная характеристика1 кГц максимум.Напряжение изоляцииТестIn/Out 1,5 кВ; In/Supply 1,5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температураВ пределах от -40 до +70 °C.Температура храненияВ пределах от -45 до +80 °C.Тип монтажаDIN-Rail 35 мм, с или без шины питания или на заказную плату. Вес около 120 г.ПодключениеПоляризованные вставные разъемные винтовые клеммные блоки для подключения клемм до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ЭМС: Декларация соответствия ЭМС D5000/D6000 EAC (Евразийское сообщество, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV_SUD, 2025-09-19)Декларации о соответствии:Декларация соответствия ЕС для серии D6000Декларация соответствия G3Технические характеристики:Продукт: D6038SCБренд: G.M. InternationalСтатус: ACTIVEChannels: 1Напряжение питания: 24 В пост. тока ном. (от 18 до 30 В пост. тока)Потребляемый ток: 15 мА @ 24 В пост. токаРассеиваемая мощность: 0.4 Вт @ 24 В пост. токаУровни коммутационного тока на входе: ON ≥ 2,1 мА, OFF ≤ 1,2 мАОткрытая неисправность: Ток ≤ 0,05 мКороткое замыкание: Сопротивление ≤ 100 ΩНеисправность: Ток ≥ 0,35 мА и сопротивление ≥ 360 ΩЭквивалентный источник входного сигнала: 8 В 1 кОм типичныйТип выхода: Полупроводниковые реле SPST без напряженияСопротивление неисправности: > 1 MΩМаксимальное выходное напряжение: 30 В пост. токаВремя срабатывания: 500 мксЧастотная характеристика: 1 кГц максИзоляционное тестовое напряжение: вход/выход 1,5 кВ; вход/выход 1,5 кВ; вход/выход 500 В; выход/выход 500 В; выход/выход 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 120 гПодключение: Разъемные винтовые клеммные блоки до 2,5 мм² (13 AWG)Размеры: 12.5 x 123 x 120 мм
