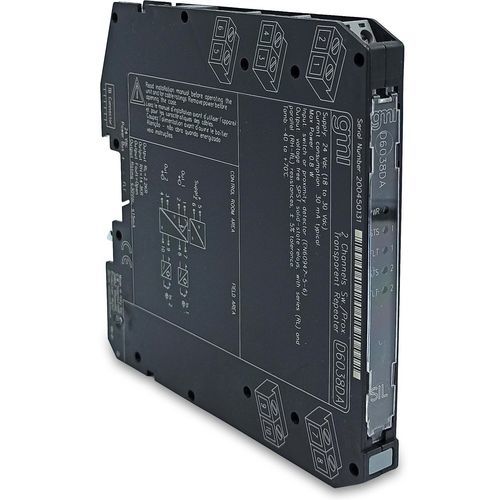

M-Bus адаптер тока D6038DA

универсальный

Репитер переключатель/датчик близости D6038DA - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для высокорисковых отраслей. Устройство может быть настроено для работы с переключателями или датчиками близости и повторяет состояние входа на выходе. Выходной порт может принимать два разных значения импеданса (RL или RH) или может быть полностью открыт. Выход модуля повторяет состояние входа в соответствии со следующей корреспонденцией: низкое состояние входа -> RL, высокое состояние входа -> RH. В качестве альтернативы, выход может быть настроен на инверсию состояния входа. В обоих случаях выход открывается в случае неисправности (обрыв или короткое замыкание) на соответствующем входе. - Уровень безопасности 3 / PL 3 - Обнаружение обрыва и короткого замыкания - Универсальное отражение полевых неисправностей на PLC DI - Трехпортовая изоляция: вход/выход/питание - Программируемый в поле через DIP-переключатель - Высокая плотность, два канала на устройство Технические характеристики Питание - Напряжение: 24 В постоянного тока номинальное (18 до 30 В постоянного тока), защита от обратной полярности - Потребление тока: 30 мА при 24 В постоянного тока, типичное - Рассеяние мощности: 1.0 Вт при 24 В постоянного тока, типичное Вход - Уровни переключения входного тока: ВКЛ ≥ 2.1 мА, ВЫКЛ ≤ 1.2 мА - Обрыв: Ток ≤ 0.05 мА - Короткое замыкание: Сопротивление ≤ 100 Ω - Без неисправностей: Ток ≥ 0.35 мА и сопротивление ≥ 360 Ω - Эквивалентный источник входа: 8 В 1 кΩ типичное (8 В без нагрузки, 8 мА короткое замыкание) Выход - Тип: Потенциально свободные твердотельные реле SPST с последовательным (RL) и параллельным (RH-RL) сопротивлением, ±5% допуск - Общее сопротивление неисправности: > 1 MΩ - Макс. напряжение: 30 В постоянного тока - Время отклика: 500 мкс - Частотная характеристика: макс. 1 кГц Изоляция - Испытательное напряжение: Вход/Выход 1.5 кВ; Вход/Питание 1.5 кВ; Вход/Вход 500 В; Выход/Питание 500 В; Выход/Выход 500 В Условия эксплуатации - Рабочая температура: –40 до +70 °C - Температура хранения: –45 до +80 °C Монтаж - Тип: DIN-рейка 35 мм, с или без шины питания, или на заказной плате. - Вес: ок. 135 г - Подключение: Через поляризованные разъемные винтовые клеммы для проводов до 2.5 мм² (13 AWG) - Размеры: Ширина 12.5 мм, Глубина 123 мм, Высота 120 мм - Каналы: 2 - Статус: АКТИВЕН
