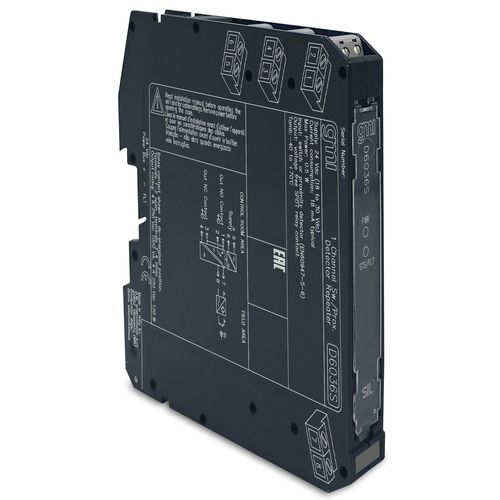

M-Bus адаптер тока D6036S

на DIN-рейке

SIL2 Повторитель реле-выхода переключателя/бесконтактного датчикаПовторитель переключателя/бесконтактного датчика D6036 - это модуль, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков и повторяет состояние входа на контакт реле. Выбираемая схема обнаружения неисправностей доступна для бесконтактных датчиков или выключателей, оснащенных концевыми резисторами. При необходимости выход может быть инвертирован.SIL 2 / SC 3Высокое напряжение/токовый номинал релейного выходаОбнаружение обрыва и короткого замыкания в полевых условияхПрограммируемость с помощью DIP-переключателейТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокСтатус: АКТИВКаналы: 1Технические данныеНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярности.Потребляемый ток18 мА @ 24 В пост. тока при коротком замыкании на входе и включенном реле, типичный.Рассеиваемая мощность0,45 Вт @ 24 В пост. тока при коротком замыкании на входе и включенном реле, типичный.Уровни тока переключения входовВХОД ≥ 2,1 мА, ВЫКЛ ≤ 1.2 мА.Уровни тока неисправностиОткрытое замыкание ≤ 0,2 мА, короткое замыкание ≥ 6,8 мА.Входной эквивалентный источник8 В 1 кΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).ВыходТипНапряженный релейный контакт SPDT.Материал контактовАг сплав (без Cd), с золотым покрытием.Номинал контактов4 A 250 В переменного тока 1000 ВА, 4 A 250 В постоянного тока 120 Вт (резистивная нагрузка).Контакт мин. ток переключения1 мА.Отключающая способность при нагрузке постоянного и переменного токаСм. руководство по эксплуатации.Механический / электрический ресурс5 * 10⁶ / 3 * 10⁴ операций, типичный.Время срабатывания / отпускания8 / 4 мс, типичный.Частотная характеристика10 Гц максимум.ИзоляцияТестовое напряжениеI.S. In/Out 1,5 кВ; I.S. In/Supply 1,5 кВ; I.S. In/ I.S. In 500 В; Out/Supply 1.5 кВ; Выход/Выход 1,5 кВ.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеСопутствующие приборы и неискрящее электрооборудование.Параметры безопасностиUo = 10,5 В, Io = 22 мА, Po = 56 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее.Вес около 120 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы до 2.5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ЭМС: Декларация соответствия ЭМС D5000/D6000 EAC (Евразийское сообщество, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0635 SIL Certificate Summary (International, TUV IT 25 SIL 0635, TUV_SUD, 2025-09-19)Декларации о соответствии:Декларация соответствия ЕС для серии D6000Декларация соответствия G3Характеристики / технические характеристики:Тип изделия: SIL2 Выключатель/бесконтактный релейно-выходной повторительКаналы: 1Релейный выход: Высокий номинал напряжения/токаОбнаружение обрыва и короткого замыкания поляПрограммируемость: DIP-переключательИзоляция: Три порта (вход/выход/питание)Монтаж: DIN-рейка 35 ммРазмеры: 12.5 x 123 x 120 ммВес: ~120 гРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °C
