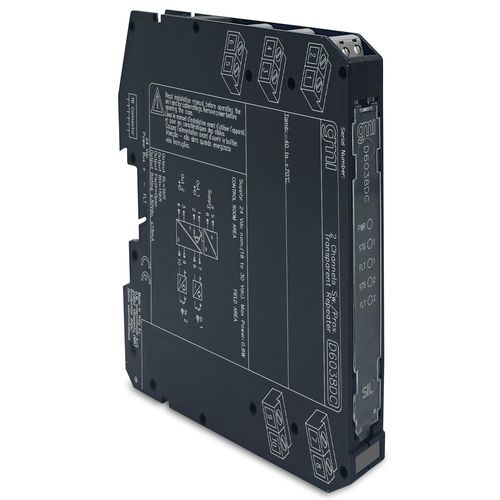

M-Bus адаптер тока D6038DC

на DIN-рейкеуниверсальный

Повторитель для переключателей/бесконтактных датчиков D6038 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков и повторяет состояние входа на выходе. Выходной порт может принимать два различных значения импеданса (RL или RH) или полностью открываться. Выход модуля повторяет состояние входа в соответствии со следующим соответствием: низкое состояние входа -> RL, высокое состояние входа -> RH. Кроме того, выход может быть настроен на инвертирование состояния входа. В обоих случаях выход открывается, если на соответствующем входе возникает неисправность (обрыв или короткое замыкание).SIL 3 / SC 3Обнаружение обрыва и короткого замыкания поляУниверсальное зеркальное отображение неисправности поля на ПЛК DITТрехпортовая изоляция, вход/выход/питаниеПрограммируемость на месте с помощью DIP-переключателяВысокая плотность, два канала на блокСтатус: ACTIVEChannels: 2Technical DataSupplyVoltage24 Vdc nom. (от 18 до 30 В пост. тока), с защитой от обратной полярности.Потребляемый ток30 мА @ 24 В пост. тока, типичный.Рассеиваемая мощность1,0 Вт @ 24 В пост. тока, типичный.Уровни входного коммутационного токаON ≥ 2,1 мА, OFF ≤ 1,2 мА.Open FaultCurrent ≤ 0,05 мА.Short faultResistance ≤ 100 Ω.Нет неисправностиТок ≥ 0,35 мА и сопротивление ≥ 360 Ω.Входной эквивалентный источник8 В 1 kΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).Тип выходаБезнапряженные твердотельные реле SPST, с последовательным (RL) и параллельным (RH-RL) сопротивлением, допуск ±5%.Импеданс неисправности> 1 MΩ.Максимальное напряжение30 В пост. тока.Время отклика500 мкс.Частотная характеристика1 кГц максимум.ИзоляцияТестовое напряжениеIn/Out 1,5 кВ; In/Supply 1,5 кВ; In/In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыРабочая температураВ пределах от -40 до +70 °C.Температура храненияВ пределах от -45 до +80 °C.МонтажТипDIN-Rail 35 мм, с шиной питания или без нее или на заказную плату. Вес около 135 г.ПодключениеПоляризованные вставные разъемные винтовые клеммные блоки для подключения клемм до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ЭМС: D5000/D6000 EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82326/24, CONTROL, 2024-09-26)SIL: TUV IT 25 SIL 0634 SIL Certificate Summary (International, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Декларации соответствия:Декларация соответствия ЕС для серии D6000Декларация соответствия G3Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Подключения: С помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).Технические характеристики / особенности:SIL 3 / SC 3Обнаружение обрыва и короткого замыкания в полевых условияхУниверсальное зеркальное отображение неисправности в ПЛК DITТрехпортовая изоляция, вход/выход/питаниеПрограммирование в полевых условиях с помощью DIP-переключателяВысокая плотность, два канала на блокНапряжение: 24 В пост. тока ном. (от 18 до 30 В пост. тока)Потребляемый ток: 30 мА @ 24 В пост. токаРассеиваемая мощность: 1.0 Вт @ 24 В пост. токаУровни входного коммутационного тока: ВКЛ ≥ 2,1 мА, ВЫКЛ ≤ 1,2 мАОткрытый дефект: Ток ≤ 0,05 мКороткое замыкание: Сопротивление ≤ 100 ΩНеисправность: Ток ≥ 0,35 мА и сопротивление ≥ 360 ΩЭквивалентный источник входного сигнала: 8 В 1 кОм типичныйВыход: Полупроводниковые реле SPST без напряженияСопротивление неисправности: > 1 MΩМаксимальное напряжение: 30 В постоянного токаВремя отклика: 500 мксЧастотная характеристика: 1 кГц максимумТестовое напряжение: вход/выход 1,5 кВ; вход/выход 1,5 кВ; вход/выход 500 В; выход/выход 500 В; выход/выход 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной плате. ПлатаВес: около 135 гПодключение: С помощью поляризованных вставных разъемных винтовых клеммных блоков до 2,5 мм² (13 AWG)Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм
