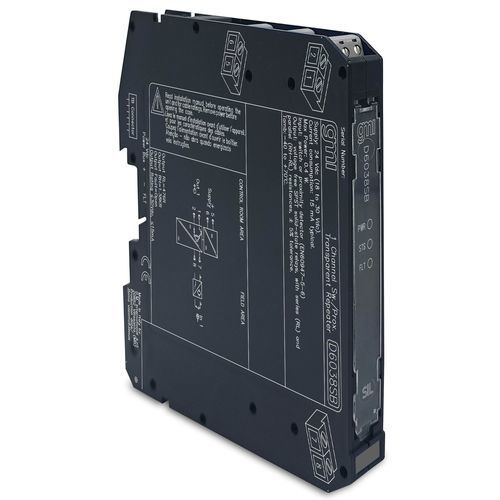

M-Bus адаптер тока D6038SB

на DIN-рейкеуниверсальный

Повторитель для переключателей/бесконтактных датчиков D6038 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для отраслей с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков и повторяет состояние входа на выходе. Выходной порт может принимать два различных значения импеданса (RL или RH) или полностью открываться. Выход модуля повторяет состояние входа в соответствии со следующим соответствием: низкое состояние входа -> RL, высокое состояние входа -> RH. Кроме того, выход может быть настроен на инвертирование состояния входа. В обоих случаях выход открывается, если на соответствующем входе возникает неисправность (обрыв или короткое замыкание).SIL 3 / SC 3Обнаружение обрыва и короткого замыкания поляУниверсальное зеркальное отображение неисправности поля на ПЛК DITТрехпортовая изоляция, вход/выход/питаниеПрограммирование на месте с помощью DIP-переключателяВысокая плотность, два канала на блокТехнические характеристики:Питание:Напряжение: 24 В пост. тока ном. (от 18 до 30 В пост. тока), с защитой от обратной полярности.Потребляемый ток: 15 мА @ 24 В пост. тока, типичное.Рассеиваемая мощность: 0.4 Вт @ 24 В пост. тока, типичная.Вход:Уровни входного коммутационного тока: ON ≥ 2,1 мА, OFF ≤ 1,2 мА.Open Fault: Ток ≤ 0,05 мА.Короткое замыкание: Сопротивление ≤ 100 Ом.Отсутствие неисправности: Ток ≥ 0,35 мА и сопротивление ≥ 360 Ω.Входной эквивалентный источник: 8 В 1 kΩ типичный (8 В без нагрузки, 8 мА коротко).Выход:Тип: Полупроводниковые реле SPST без напряжения, с последовательным (RL) и параллельным (RH-RL) сопротивлением, допуск ±5%.Импеданс неисправности: > 1 MΩ.Максимальное напряжение: 30 В пост. тока.Время отклика: 500 мкс.Частотная характеристика: 1 кГц максимум.Изоляция:Испытательное напряжение: вход/выход 1,5 кВ; вход/выход 1,5 кВ; вход/выход 500 В; выход/выход 500 В; выход/выход 500 В.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Монтаж:Тип: DIN-рейка 35 мм, с шиной питания или без нее, или на заказную терм. Плата.Вес: около 120 г.Подключение: С помощью поляризованных вставных разъемных винтовых клеммных колодок, позволяющих подключать клеммы до 2,5 мм² (13 AWG).Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVECКаналы: 1
