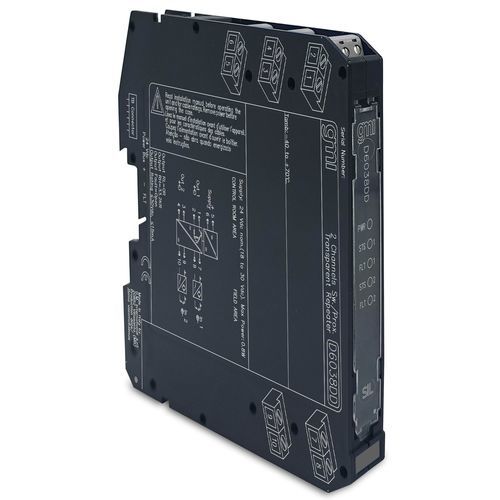

M-Bus адаптер тока D6038DD

на DIN-рейкеуниверсальный

Повторитель для переключателей/бесконтактных датчиков D6038 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для отраслей с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков и повторяет состояние входа на выходе. Выходной порт может принимать два различных значения импеданса (RL или RH) или полностью открываться. Выход модуля повторяет состояние входа в соответствии со следующим соответствием: низкое состояние входа -> RL, высокое состояние входа -> RH. Кроме того, выход может быть настроен на инвертирование состояния входа. В обоих случаях выход открывается при возникновении любой неисправности (обрыв или короткое замыкание) на соответствующем входе.SIL 3 / SC 3Обнаружение обрыва и короткого замыкания поляУниверсальное зеркальное отображение неисправности поля на ПЛК DITТрехпортовая изоляция, вход/выход/питаниеПрограммирование на месте с помощью DIP-переключателяВысокая плотность, два канала на блокТехнические характеристики:Питание: 24 В пост. тока ном. (от 18 до 30 В пост. тока), с защитой от обратной полярности. Потребляемый ток: 30 мА @ 24 В пост. тока, типичное. Рассеиваемая мощность: 1.0 Вт @ 24 В пост. тока, типичная.Вход: Уровни тока переключения: ON ≥ 2,1 мА, OFF ≤ 1,2 мА. Неисправность в открытом состоянии: Ток ≤ 0,05 мА. Короткое замыкание: Сопротивление ≤ 100 Ом. Отсутствие неисправности: Ток ≥ 0,35 мА и сопротивление ≥ 360 Ом. Эквивалентный источник входного сигнала: 8 В 1 kΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).Выход: Полупроводниковые реле SPST без напряжения, с последовательным (RL) и параллельным (RH-RL) сопротивлением, допуск ±5%. Импеданс неисправности: > 1 MΩ. Максимальное напряжение: 30 В пост. тока. Время срабатывания: 500 мкс. Частотная характеристика: 1 кГц максимум.Изоляция: Испытательное напряжение: вход/выход 1,5 кВ; вход/выход 1,5 кВ; вход/выход 500 В; выход/выход 500 В; выход/выход 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной терм. Board. Вес: около 135 г. Подключение: С помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 2Статус: АКТИВНЫЙ
