Усилитель сигнала D5274S

мощноститоканапряжения

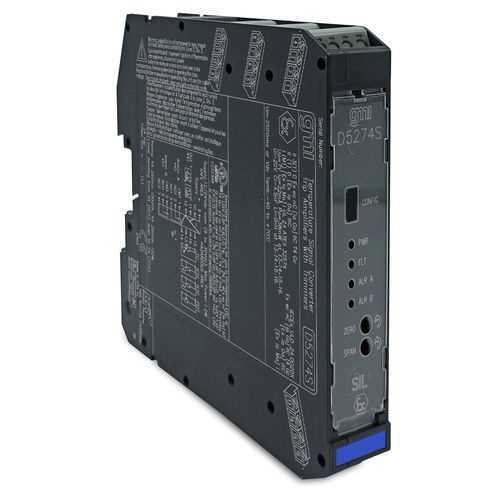

I.S. SIL2 Temp. Усилитель срабатывания с триммерами нуля/размахаПреобразователь температуры и усилитель срабатывания D5274 принимает сигнал низкого уровня постоянного тока от милливольт/термопары или 2-3-4-проводных датчиков сопротивления/RTD или потенциометра, расположенных в опасной зоне, и преобразует его с изоляцией для управления нагрузкой в безопасной зоне, что подходит для приложений, требующих уровня SIL 2 в системах безопасности для отраслей с высоким уровнем риска. Выходной сигнал может быть прямым или обратным. Передние триммеры обеспечивают легкую настройку нуля и тока диапазона. Компенсация холодного спая может быть запрограммирована как автоматическая, с использованием внутреннего или внешнего датчика температуры, или фиксированная на настраиваемом пользователем значении температуры. D5274S предлагает два независимых усилителя отключения через два выходных реле SPDT, пороги срабатывания которых полностью программируются. Расширенный диапазон питания гарантирует работоспособность как при 24 В пост. тока, так и при номинальном напряжении 12 В пост. тока.SIL 2 / SC 3 (ожидается)Вход из зоны 0/Div. 1Установка в зоне 2/Div. 2mV, TC, 2/3/4wire res./Два независимых усилителя срабатывания (контакты реле SPDT)Инверсия/масштабирование/настраиваемый выходВыбор CJC: внутренний PT1000, внешний RTD или фиксированныйМониторинг неисправностей перегоранияВыход тревоги с задаваемыми пользователем точками срабатыванияТриммеры выходного тока нуля/диапазонаРасширенный источник питания для номинального напряжения 12/24 В постоянного токаПолностью программируемые рабочие параметрыВысокоточный АЦП с мкФ управлениемТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание: 12/24 В пост. тока номинального напряжения (от 9 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 45 мА @ 24 В пост. тока при выходе 20 мА и включенных реле, типичное. Рассеиваемая мощность: 1.0 Вт @ 24 В пост. тока с выходом 20 мА при нагрузке 250 Ом и включенных реле, типично.Вход: Милливольт/термопара, 2-3-4-проводное сопротивление/RTD или 3-проводной потенциометр. Входной диапазон: ±500 мВ (мВ), 0-5 кОм (сопротивление), до 10 кОм (потенциометр). Время отклика: 1 с.Выход: Ток от 0/4 до 20 мА. Максимальное сопротивление нагрузки: 300 Ω. Максимальное выходное напряжение: 30 В. Минимальное выходное напряжение: 15 В. Ток короткого замыкания: 24 мА, типичный. Передаточная характеристика: линейная, прямая или обратная для всех входных датчиков. Два передних триммера для независимой калибровки нуля/диапазона.Сигнализация: Два свободных от напряжения контакта реле SPDT. Диапазон точки срабатывания в пределах номинальных значений входного датчика. Номинал контактов: 4 A 250 В переменного тока 1000 ВА, 4 A 250 В постоянного тока 120 Вт (резистивная нагрузка). Линейное понижение от 4 A (60 °C) до 2 A (70 °C).Неисправность: Неисправность может быть выдана в случае перегорания входного датчика. Время срабатывания: 1 с. Сигнализация неисправности: общая шина неисправностей, контакты сигнализации, выходной ток.Характеристики входа: Ref. Условия: 24 В пост. тока, нагрузка 250 Ом, температура 23 ± 1 °C Тамб. Точность линейности: ≤ ±25 мкВ (мВ), ±0,25 Ω (res), ±0,05% (pot). Точность калибровки: ≤ ±40 мкВ (мВ), ±0,5 Ω (res). Влияние температуры: ≤ ±10 мкВ (мВ), ±0,2 Ω (res), ±0,02% (pot).Выходные характеристики: Ref. Условия: 24 В пост. тока, 250 Ω нагрузка, 23 ± 1 °C тамб. Точность линейности: ≤ ±10 мкА. Точность калибровки: ≤ ±10 мкА. Влияние температуры: ≤ ±1 мкА.Изоляция: Испытательное напряжение: вход/выход 2,5 кВ; вход/выход 2,5 кВ; вход/сигналы тревоги 2,5 кВ; выход/выход 500 В; выход/сигналы тревоги 1,5 кВ; сигналы тревоги/выход 1,5 кВ; сигналы тревоги/сигналы тревоги 1,5 кВ.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Описание безопасности: Сопутствующая аппаратура и неискрящее электрооборудование. Параметры безопасности: Uo = 7 В, Io = 22 мА, Po = 38 мВт на клеммах 13-14-15-16. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее. Вес: около 195 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на подключение проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
