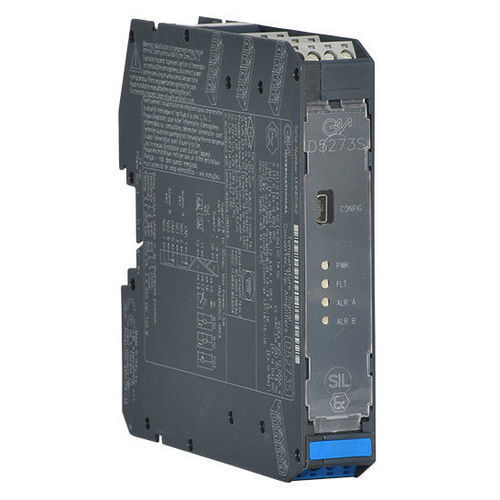

Усилитель сигнала D5273S

мощноститоканапряжения

Преобразователь температуры и усилитель отключения I.S. SIL2Преобразователь температуры и усилитель отключения D5273 принимает низкоуровневый сигнал постоянного тока от милливольтовых, термопарных или 2-3-4 проводных RTD или передающих потенциометрических датчиков, расположенных в опасной зоне, и преобразует его с изоляцией для управления нагрузкой в безопасной зоне, что подходит для приложений, требующих уровня SIL 2 в системах безопасности для отраслей с высоким уровнем риска. Выходной сигнал может быть прямым или обратным. Выход Modbus RTU RS-485 доступен на разъеме шины. Компенсация холодного спая может быть запрограммирована как внутренняя: обеспечивается внутренним датчиком PT1000; фиксированная: настраиваемое пользователем значение температуры; внешняя удаленная: внешний ТДС размещается вдали, на вспомогательной клеммной колодке; внешняя локальная: внешний ТДС размещается рядом с клеммной колодкой модуля. D5273S предлагает два независимых усилителя отключения через два выходных реле SPDT.SIL 2 / SC 3Вход из зоны 0/Раздел 1Установка в зоне 2/Раздел 2mV, TC, 2/3/4wire res./Два независимых усилителя срабатывания (контакты реле SPDT)Инверсия / масштабирование / пользовательский выходВыбор CJC: внутренний PT1000, внешний RTD или фиксированныйМониторинг неисправностей датчиковВыход тревоги с задаваемыми пользователем точками срабатыванияModbus RTU RS-485 для мониторинга и конфигурацииПолностью программируемые рабочие параметрыВысокоточный АЦП с управлением мкФТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 72 мА @ 24 В пост. тока при выходе 20 мА и включенных реле, типичный. Рассеиваемая мощность: 1.7 Вт @ 24 В пост. тока при выходе 20 мА и включенных реле, типичная.Вход: Милливольт, термопара, 2-3-4-проводной ТДС или 3-проводной передающий потенциометр. Время интегрирования: от 50 мс до 500 мс. Диапазон входного сигнала: от -500 до +500 мВ для ТС/мВ, 0-4 кОм для сопротивления.Выход: 0/4 - 20 мА, на макс. 300 Ω нагрузки, ток ограничен @ 24 мА. Передаточная характеристика: линейная, прямая или обратная для всех входных датчиков.Сигнализация: Диапазон точки срабатывания: в пределах номинальных значений входного датчика. Выход: два свободных от напряжения контакта реле SPDT. Номинал контактов: 4 A 250 В переменного тока 1000 ВА, 4 A 250 В постоянного тока 120 Вт (резистивная нагрузка).Интерфейс Modbus: Modbus RTU RS-485 до 115,2 кбит/с для мониторинга/конфигурации/управления.Входные характеристики: Ref. Условия: 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C, медленная скорость интегрирования, конфигурация с 4 проводами для RTD. Точность калибровки и линейности: см. руководство по эксплуатации. Влияние температуры: ≤ ± 2 мкВ для mV/Tc, ± 20 мОм для RTD (≤ 300 Ω @ 0°C) или ± 200 мОм для RTD (> 300 Ω @ 0°C), ± 0,02 % для потенциометра при изменении на 1°C. Точность компенсации реф. спая: ≤ ±3 °C (внутренний CJC), ≤ ±1,5 °C (внешний локальный CJC), в соответствии с RTD (внешний удаленный CJC).Выходные характеристики: Ref. Условия: питание 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C, медленная скорость интегрирования, конфигурация 4 проводов для RTD. Точность калибровки: ≤ ± 10 мкА. Точность линейности: ≤ ± 10 мкА. Влияние температуры: ≤ ± 2 мкА/°C.Изоляция: Испытательное напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/Alarms 2,5 кВ; Out/Supply 500 В; Out/Alarms 1,5 кВ; Alarms/Supply 1,5 кВ; Alarms/Alarms 1,5 кВ.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Описание безопасности: Оборудование: Сопутствующее оборудование и неискрящее электрооборудование. Параметры безопасности: Uo = 7,2 В, Io = 23 мА, Po = 40 мВт на клеммах 13-14-15-16. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее. Вес: около 195 г. Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Каналы: 1Статус: АКТИВНЫЙ
