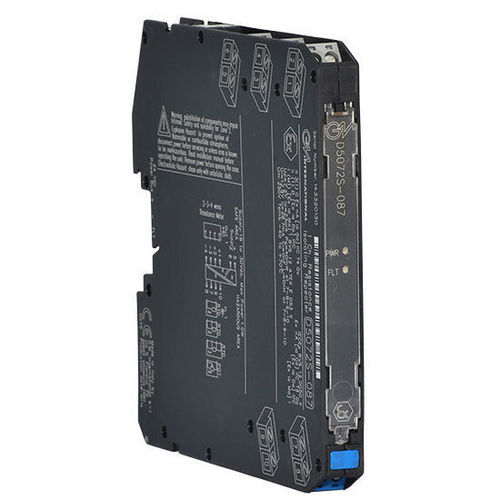

M-Bus адаптер тока D5072S-087

на DIN-рейке

Повторитель сопротивления I.S. SIL2Повторитель сопротивления D5072-087 принимает сопротивление/RTD или передающий потенциометрический датчик, расположенный в опасной зоне, и повторяет сопротивление, с изоляцией, в безопасной зоне, подходит для приложений, требующих уровень SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска.SIL 2 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 22/3/4проводное сопротивление/RTD или потенциометрический входОбнаружение неисправности перегоранияПолностью программируемые рабочие параметрыВысокая точностьТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиПотребление тока35 мА @ 24 В пост. тока с током возбуждения 1 мА, типовое.Рассеиваемая мощность0,85 Вт @ 24 В пост. тока при токе возбуждения 1 мА, типичная.ВходТип2-3-4 проводных сопротивления или 2 передающих горшка.Время интегрированияот 50 мс до 500 мс.Входной диапазон0 до 4 кΩ.Измерение тока RTD≤ 0,15 мА.ВыходТип2-3-4 проводное сопротивление.Передаточная характеристикалинейная, масштабированная или пользовательская.Время отклика10-90% шаг: ≤ 10,0 мс (медленно), ≤ 1,2 мс (быстро).Выходной диапазон0-400 Ω.Ток возбуждения0,1-10 мА.Тип неисправностиВыгорание / Внутренняя неисправность. Выход отражает состояние неисправности через форсирование значения высокого уровня (450 Ω). Состояние неисправности также сигнализируется через BUS и красный светодиод на передней панели.Входные и выходные характеристикиRef. Условия24 В питания, температура окружающей среды 23 ± 1 °C, режим медленного интегрирования, конфигурация 4 проводов для RTD, диапазон входных/выходных сигналов от 10 до 400 Ω.Точность калибровки и линейности≤ 200 мΩ типичная (ток возбуждения ≥ 1 мА); ≤ 300 мΩ типичная (0.5 мА ≤ ток возбуждения Влияние температуры± 20 мОм/°C, типичное (ток возбуждения ≥ 1 мА).ИзоляцияИспытательное напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыТемпература эксплуатации в пределах от -40 до +70 °CТемпература хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 7,2 В, Io = 23 мА, Po = 40 мВт, Ui = 12.8 В, Ci = 0 нФ, Li = 0 нГ на клеммах 7-8-9-10.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее.Вес около 130 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 1Технические характеристики / особенности:SIL 2 / SC 3 сертифицированВход из зоны 0/Раздел 1Установка в зоне 2/Раздел 22/3/4 проводного сопротивления/RTD или потенциометрического входаОбнаружение неисправности перегоранияПолностью программируемые рабочие параметрыВысокая точностьТрехпортовая изоляция: Вход/выход/питаниеВысокая плотность: два канала на блокНапряжение: 24 В пост. тока (от 18 до 30 В пост. тока)Потребляемый ток: 35 мА @ 24 В пост. токаРассеиваемая мощность: 0.85 Вт @ 24 В пост. токаДиапазон входных сигналов: 0 до 4 kΩВыходной диапазон: 0 до 400 ΩРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 130 гГабариты: 12.5 x 123 x 120 мм
