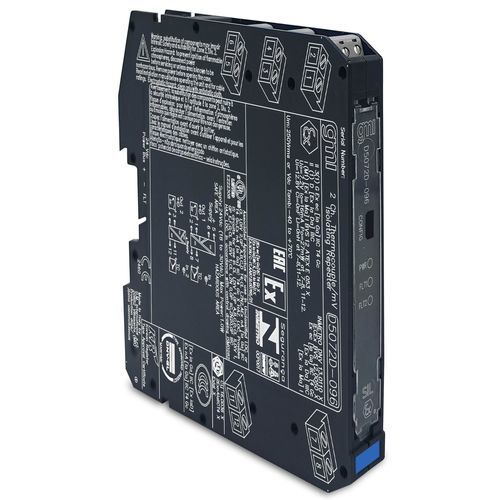

M-Bus адаптер на DIN-рейке D5072D-096

I.S. SIL2 Повторитель термопары / напряженияПовторитель термопары / напряжения D5072-096 принимает низкоуровневый сигнал постоянного тока от милливольтового или термопарного датчика, расположенного в опасной зоне, и повторяет его с изоляцией в безопасной зоне, что подходит для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Для модуля D5072D-096: функция дублирования обеспечивает два независимых выхода с одного входа.SIL 2 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 2 мВ или вход термопарыДублирование выходовПолностью программируемые рабочие параметрыВысокая точность, мкФ-управляемый АЦПТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокНапряжение питания24 В пост. тока (от 18 до 30 В пост. тока), с защитой от обратной полярностиТокопотребление35 мА @ 24 В пост. тока, типовое.Рассеиваемая мощность0,85 Вт @ 24 В пост. тока, типичная.Тип входаМилливольтовый или любой тип термопары в пределах входного диапазона.Время интегрирования75 мс (быстрое), 375 мс (медленное), выбирается пользователем.Входной диапазон-10 до +100 мВ.Ток выгорания термопары≤ 50 мкА.ВыходТипМилливольт.Передаточная характеристикалинейная.Время отклика≤ 20 мс (шаг от 10 до 90 %).Выходной диапазон от 10 до +100 мВ.Тип неисправностиВыход отражает состояние перегорания/внутренней неисправности через форсирование значения высокого уровня (+110 мВ). Состояние неисправности также сигнализируется через BUS и красный светодиод на передней панели.Входные характеристикиРеф. Условия24 В, температура окружающей среды 23 ± 1 °C, режим медленного интегрирования.Точность калибровки и линейности≤ ± 10 мкВ.Влияние температуры≤ ± 3 мкВ/°C, типично.Выходные характеристикиРеф. Условия24 В, температура окружающей среды 23 ± 1 °C, режим медленного интегрирования.Точность калибровки и линейности≤ ± 10 мкВ.Влияние температуры≤ ± 3 мкВ/°C, типичное.ИзоляцияТест. напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей средыТемпература эксплуатации в пределах от -40 до +70 °Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 7,2 В, Io = 16 мА, Po = 27 мВт, Ui = 12,8 В, Ci = 0 нФ, Li = 0 нГ на клеммах 7-8-9, 10-11-12. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Тип монтажаDIN-Rail 35 мм, с шиной питания или без нее.Вес около 135 гПодключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVEChannels: 2Technical Specifications / Features:SIL 2 / SC 3Input from Zone 0/Div. 1Installation in Zone 2/Div. 2mV or thermocouple inputOutput duplicationFully programmable operating parametersHigh Accuracy, µP controlled A/D converterThree port isolation, Input/Output/SupplyHigh Density, two channels per unitVoltage: 24 Vdc nom (18 to 30 Vdc), reverse polarity protectedCurrent Consumption: 35 мА @ 24 В пост. тока, типичноеРассеиваемая мощность: 0.85 Вт @ 24 В пост. тока, типичнаяДиапазон входных сигналов: от -10 до +100 мВДиапазон выходных сигналов: от -10 до +100 мВРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 135 гРазмеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм
