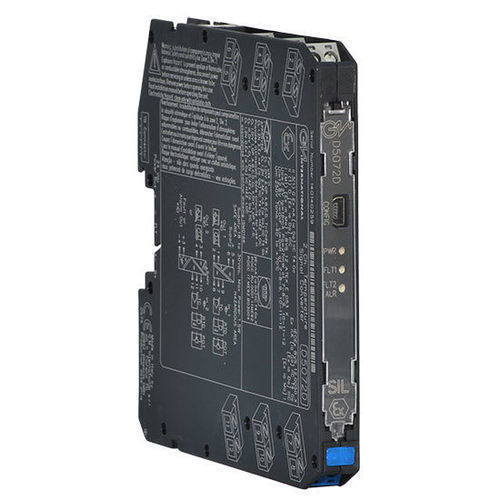

Преобразователь сигнала регулятор температуры D5072D

на DIN-рейкедля датчика RTDмногофункциональный

Многофункциональный преобразователь температуры D5072D принимает низкоуровневый сигнал постоянного тока от датчика милливольт, термопары или сопротивления/RTD с 2-3-4 проводами или передающего потенциометра, расположенного в опасной зоне, и преобразует, с изоляцией, сигнал для управления нагрузкой в безопасной зоне, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким риском. Выходной сигнал может быть прямым или обратным. Выход Modbus RTU RS-485 доступен на разъеме шины. Компенсация холодного спая может быть запрограммирована как Внутренняя: обеспечивается внутренним датчиком PT1000; Фиксированная: настраиваемое пользователем значение температуры; Внешняя удаленная: внешний RTD, размещенный на удаленной опорной клеммной колодке; Внешняя локальная: внешний RTD, размещенный рядом с клеммным блоком модуля; Другое: подключение компенсационного RTD к одному из двух каналов. Для модуля D5072D: функция дублирования обеспечивает два независимых выхода от одного входа. Функция выхода может быть настроена как: сумматор, вычитатель, низкий/высокий селектор. Модули оснащены функцией тревоги, доступной через выход photoMOS. - SIL 2 / SC 3 - Вход из Зоны 0/Div. 1 - Установка в Зоне 2/Div. 2 - Вход мВ, TC, сопротивление 2/3/4 провода/RTD или потенциометр - Выход дублирование/инверсия/масштабирование/настраиваемый - Выбираемый CJC: внутренний PT1000, внешний RTD или фиксированный - Мониторинг неисправности датчика/перегорания/внутренний/cjc - Выход тревоги с настраиваемыми пользователем точками срабатывания - Modbus RTU RS-485 для мониторинга и конфигурации - Полностью программируемые рабочие параметры - Высокоточный АЦП с µP управлением - Трехпортовая изоляция, Вход/Выход/Питание - Высокая плотность, два канала на устройство Технические характеристики Питание - Напряжение: 24 Vdc номинальное (18 до 30 Vdc), защита от обратной полярности - Потребление тока: 50 мА @ 24 Vdc с 20 мА на выходе, типично. - Рассеивание мощности: 1,0 Вт @ 24 Vdc с 20 мА на выходе, типично. Вход - Тип: Милливольт, термопара, RTD с 2-3-4 проводами или передающий потенциометр с 3 проводами. Подробности см. в Руководстве по эксплуатации. - Время интеграции: от 50 мс до 500 мс. - Диапазон входа: ±500 мВ (TC/mV), 0-4 кОм (RTD/сопротивление), до 10 кОм (потенциометр). - Компенсация опорного соединения термопары: программируемая: внутренний Pt1000, фиксированный, внешний или удаленный. Выход - Тип: Полностью настраиваемый от 0/4 до 20 мА, в режиме источника нагрузки макс. 300 Ом, ток ограничен до 24 мА. Подробности см. в Руководстве по эксплуатации. - Характеристика передачи: линейная, прямая или обратная на всех входных датчиках. Интерфейс Modbus - Тип: Modbus RTU RS-485 до 115,2 кбит/с для мониторинга/конфигурации/управления. Производительность входа - Условия ссылки: питание 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C, медленный режим интеграции, конфигурация 3/4 провода для RTD. - Точность калибровки и линейности: см. Руководство по эксплуатации. - Влияние температуры: см. Руководство по эксплуатации. - Точность компенсации опорного соединения: ≤ ±3 °C (внутренний CJC), ≤ ±1,5°C (внешний локальный CJC), в соответствии с RTD (внешний удаленный CJC). См. Руководство по эксплуатации. Производительность выхода - Условия ссылки: питание 24 В, нагрузка 250 Ом, температура окружающей среды 23 ± 1 °C, медленный режим интеграции, конфигурация 3/4 провода для RTD. - Точность калибровки: ≤ ± 10 µA - Ошибка линейности: ≤ ± 10 µA. - Влияние температуры: ≤ ± 2 µA/°C Изоляция - Испытательное напряжение: I.S. Вход/Выход 2,5 кВ; I.S. Вход/Питание 2,5 кВ; I.S. Вход/I.S. Вход 500 В; Выход/Питание 500 В; Выход/Выход 500 В. Условия окружающей среды - Рабочая температура: пределы температуры –40 до +70 ° - Температура хранения: пределы температуры –45 до +80 °C. Описание безопасности - Оборудование: Связанные устройства и взрывозащищенное электрическое оборудование. - Параметры безопасности: Uo = 7,2 В, Io = 16 мА, Po = 27 мВт, Ui = 12,8 В, Ci = 0 нФ, Li = 0 нГн на клеммах 7-8-9, 10-11-12. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C. Монтаж - Тип: DIN-рейка 35 мм, с или без шины питания или на пользовательской клеммной плате. - Вес: около 135 г - Подключение: с помощью поляризованных разъемных винтовых клеммных блоков для подключения до 2,5 мм² (13 AWG). - Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм. - Статус: АКТИВНЫЙ - Каналы: 2
