Лопастная мешалка

вертикальнаядля жидкостейдля производства стекла

Общее описание
Мешающие механизмы Glass Service предназначены для гомогенизации стекла в передпечи (forehearth): устранение поверхностных дефектов и обеспечение однородного перемешивания, в том числе в окрашивающих передпечах. Типичные применения: удаление cat scratches, удаление нитей (cords), смешивание стекол.

Конструкция для тяжёлых условий
Для деталей, работающих при высоких температурах, выбраны соответствующие материалы для повышения надёжности и снижения обслуживания: стальная несущая рама, высокотемпературные подшипники и быстросъёмные сочленения.

Типичная комплектация
Обычно механизм включает в себя:

• Стальной опорный каркас
• Ручная или моторная подъёмная система для снятия мешалки
• Мешалки (лопастной или винтовой тип)
• Система управления (центральный шкаф или локальная панель)

Доступные системы
Glass Service выпускает следующие варианты:

• Стандартный мешатель флагового типа
• X‑Y мешатель (движение по осям X и Y)

Флаговый мешатель: ключевые особенности

• Прочная стальная конструкция
• Ручное или моторизованное вертикальное перемещение
• Быстроразъёмное соединение для огнеупорных винтов или лопастей
• Система охлаждения и смазки подшипников сжатым воздухом
• Возможна установка до 5 роторов
• Простая замена лопастей/винтов и облегчённое обслуживание

Флаговый мешатель: компоненты и привод
Машина включает в себя:

• Вертикальная опорная колонна из стальной трубы большого диаметра
• Механизм перемещения по колонне с ручной рейкой и шестернёй (опция моторизации)
• Приводной узел с электродвигателем и коробкой передач, ручное регулирование скорости
• Передача движения посредством цепи, натяжителя и шестерни
• Винтовые шпиндели с подшипниками из графита для высоких температур
• Быстроразъёмная муфта для огнеупорных винтов или лопастей
• Система сжатого воздуха с фильтром и регулятором давления для охлаждения/смазки подшипников
• Тепловой экран
• Блок управления с инвертором, аварийной остановкой и кнопкой пуск/стоп

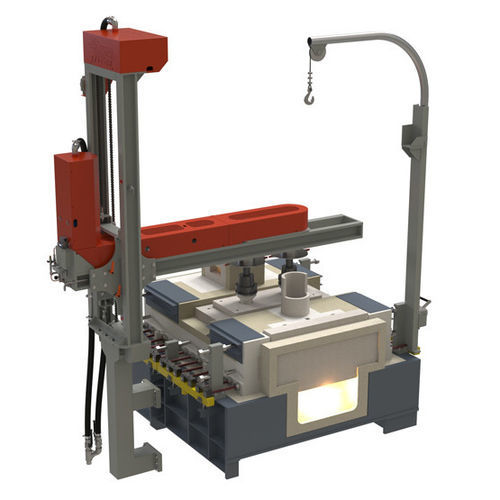

X‑Y мешатель: преимущества и движения
X‑Y механизм уменьшает занимаемую площадь и упрощает обслуживание. Машина представляет собой вертикальную конструкцию, прикреплённую к стальной раме передпечи; электрический двигатель приводит в движение опорный рычаг по вертикали. Движение по Y обеспечивается перемещением опорного рычага по двум параллельным усиленным рельсам. Шпиндели работают на крупных графитовых шарикоподшипниках. Преимущества:

• Минимальный объём занимаемой площади
• Обслуживание выполняется вне наиболее горячей зоны передпечи
• Точное и простое перепозиционирование шпинделей над передпечью

Роторы и передача
Группа передачи роторов расположена на вершине рычага держателя патрона. Роторы приводятся в движение двигателем и редуктором, что обеспечивает точный контроль скорости вращения. Для каждого ротора можно выбрать направление вращения (все в одном направлении или отдельные в противоположном); опционально допускается управление скоростью с помощью инвертора. Подвижные части закрыты стальными кожухами; приводной узел охлаждается и смазывается сжатым воздухом. Машина поддерживает любой тип ротора, доступный на рынке; соединение патрона и ротора — быстросъёмное.

Техническое обслуживание и замена
Пальцы/винты спроектированы для простого снятия и замены при минимальном боковом пространстве. Предоставляются типовые последовательности и схемы для облегчения безопасной демонтажа и установки (последовательности снятия/установки и схематические иллюстрации).

Опции
Доступные опции включают:

• Пневматическое сцепление (ограничивает крутящий момент и защищает соседние роторы; открытие сцепления фиксируется и может остановить систему с сигналом тревоги)
• Моторизованный вертикальный подъем
• Управление инвертором для регулирования скорости шпинделей (удалённое или локальное управление скоростью, AUTO/MAN, пошаговая регулировка, встроенный дисплей; удалённое DCS управление через 4-20 mA)

Характеристики / технические параметры

• Вертикальная высота (флаговый тип): прибл. 2 275 мм – кастомизируется
• Вертикальный ход (флаговый тип): прибл. 950 мм – кастомизируется
• Расстояние от центра передпечи до опорной колонны: кастомизируется
• Количество роторов (флаговый тип): 1–5
• Макс. масса каждого мешателя (флаговый тип): 120 кг
• Частота вращения мешателя (винт, флаговый тип): 4,8 – 26 об/мин (ручная регулировка)
• Частота вращения мешателя (лопасть, флаговый тип): 1,3 – 12,6 об/мин (ручная регулировка)
• Установленная мощность (флаговый тип): 0,75 кВт
• Питание (флаговый тип): 380 V 3 Ph – 50 Hz / 440 V 60 Hz
• Габариты (X‑Y): в соответствии с размерами передпечи
• Количество роторов (X‑Y): 1–5
• Межосевое расстояние роторов (X‑Y): по заказу
• Макс. масса каждого мешателя (X‑Y): 60 кг
• Частота вращения мешателя (винт, X‑Y): 4,8 – 26 об/мин (ручная регулировка)
• Частота вращения мешателя (лопасть, X‑Y): 1,3 – 12,6 об/мин (ручная регулировка)
• Установленная мощность (X‑Y): 0,75 кВт
• Установленная мощность для привода подъёма шпиндельного плеча (X‑Y): 0,18 кВт
• Питание (X‑Y): различные, решения по требованию
