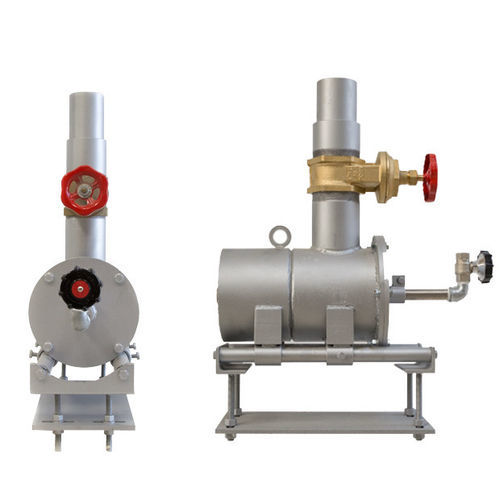

Горелка с подогревом BR – HT

на природном газегазоваядля стекла

Общее описание
Компания Glass Service поставляет полные комплекты воздушно‑газовых горелок для приложений по плавке и распределению стекла. Поставка может включать горелку и все необходимые вспомогательные элементы: воздушные и газовые клапаны, гибкие соединения, дроссельные пластины для балансировки/измерения расхода и теплоизолированные трубопроводы при необходимости предварительного подогрева первичного воздуха.

Обзор
Серия BR охватывает номинальные мощности от 145 до 1600 кВт. Доступны два типа пламени: светящееся пламя (LF) для области плавки и чистое пламя (NF) для распределителя. Горелки могут устанавливаться с подводкой трубопроводов сверху или снизу. Блок горелки может быть поставлен GLASS SERVICE или изготовлен заказчиком по чертежам GLASS SERVICE. Высокотемпературная версия BR – HT рассчитана на работу до 800 °C.

Конструктивные особенности
Горелки BR имеют путь пламени с низким импульсом, чтобы избежать локальных температурных пиков на своде печи и связанных с ними рат‑холов. Радиация пламени сконцентрирована в видимом спектре (улучшая радиационный теплообмен с расплавленным стеклом). Основные характеристики:

• Путь пламени с низким импульсом
• Высокая радиация в видимом спектре (500–2000 nm)
• Непрерывная внешняя регулировка длины пламени для точной настройки (доступна модель с двойным импульсом)
• Удобные для обслуживания, легко снимаемые компоненты
• Совместимость с природным газом или LPG
• Несколько размеров для разных задач

Модель двойного импульса (BR‑DI)
BR‑DI включает специальную конструкцию насадки, позволяющую изменять длину пламени без замены насадки. Регулировка производится с помощью ручного клапана, установленного на трубе горелки. Технология двойного импульса доступна только для горелок с высоко светящейся пламенем.

Таблицы продукции (модели и технические данные)
Серия BR – Модели и номинальная мощность
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

Серия BR – Данные по воздуху / газу и пламеню
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7 (меньшие размеры) | 0.7–3 (средние) | 1.5–4.5 (крупные)

Серия BR – Входные трубопроводы и размеры
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

Размеры (мм) – пример (C / D / E / F) по группам моделей:
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI (Dual Impulse) серия – Модели и номинальная мощность
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – Типичные данные
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3 (в зависимости от модели)
Диаметры входа газа A (inch) и воздуха B (inch) соответствуют размерам серии BR в зависимости от модели.

Дополнительные замечания
Форма пламени (светящееся или чистое) определяется типом насадки. Длину пламени можно регулировать изменением размера насадки или, для моделей BR‑DI, через ручной клапан. Орifice‑пластины применяются для управления расходом и выравнивания потерь напора. Доступна высокотемпературная версия (BR – HT) до 800 °C.

Технические характеристики

• Manufacturer / Brand: GLASS SERVICE
• Коммерческое наименование: BR – HT (версия для высоких температур)
• Доступные модели: BR 3, BR 4, BR 5, BR 6, BR 8, BR 12 и BR‑DI 5/6/8/12
• Диапазон номинальной мощности: 145 kW до 1600 kW
• Типы пламени: светящееся пламя (LF) для зоны плавки; чистое пламя (NF) для зоны распределителя
• Радиация пламени: сконцентрирована в видимом спектре (500–2000 nm)
• Длина пламени: типично от 0,3 м до 4,5 м в зависимости от модели
• Совместимость топлива: природный газ или LPG
• Варианты температуры входного воздуха: стандарт и версии до 600 °C (некоторые размеры) и специальная версия до 800 °C (BR – HT)
• Опция управления: технология двойного импульса для внешней непрерывной регулировки длины пламени (BR‑DI)
• Обслуживаемость: компоненты спроектированы для простого демонтажа при техническом обслуживании
