Клапан с электрическим приводом

с ручным управлениемдля регулировкис регулировкой расхода

Общая информация
Компания Glass Service производит регулируемый портовый воздушный клапан mod. VV для точного управления расходом воздуха в горелочных и сгорающих системах. Клапан обеспечивает переменный поток воздуха через регулируемый прямоугольный порт; управление может быть ручным или автоматическим. Регулируемый порт позволяет выполнять настройку на месте после установки. Внутренние детали обслуживаются без снятия клапана с трубопровода.

Материалы
Клапан имеет корпус из чугуна, внутренние детали обработаны из алюминия Anticorodal, установлен бронзовый самосмазывающийся вкладыш. Прокладки — NBR. Корпус смесителя и камера смешения механически обработаны из литых заготовок; калибруемое сопло — латунное, при необходимости настраиваемое.

Работа
Управление осуществляется регулировочной ручкой шторы (высота порта) и управляющим валом сердечника (ширина порта). Вращение ручки смещает штору, открывая или закрывая порт; вращение вала пропорционально открывает прямоугольный порт. Пропускная способность определяется высотой и шириной порта относительно выхода. Работа возможна вручную или с подключением приводов для автоматического управления.

Основные особенности

• Улучшенные характеристики потока по сравнению с конструкцией дискового (бабочкового) клапана
• Регулируемый порт для ограничения максимальной пропускной способности
• Управление воздушным потоком при переменном давлении для горелок и систем сгорания
• Корпус из чугуна для конструкционной прочности
• Установка без учёта ориентации
• Три размера корпуса (B, C, D), обеспечивающие широкий диапазон работы
• Простая разборка в линию для быстрой технической обслуживания
• Совместимость с прямым подключением или связью с приводами

Основные размеры клапана (мм)
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

Размеры монтажного комплекта (mm)
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

Установка

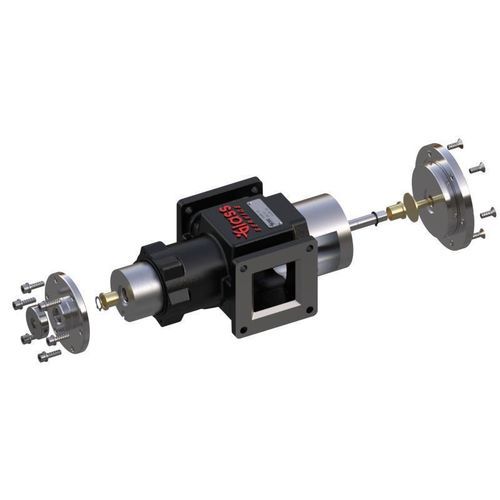

Клапан оснащён резьбовыми монтажными площадками для установки стандартных исполнительных механизмов. В комплекте поставляется рычажный набор для подключения к сервоприводам. Доступны монтажные наборы для соединения в линию и комплекты для преобразования фланцевого соединения в стандартное резьбовое. Для крепления каждой фланцевой пары требуется четыре винта.

Техническое обслуживание
Внутренние компоненты доступны для очистки или замены в линии без демонтажа клапана, что сокращает время простоя.

Технические характеристики

• Модель: mod. VV
• Функция: регулировочный портовый воздушный клапан для управления расходом (ручной или автоматический)
• Не предназначен для использования в качестве запорного клапана
• Материал корпуса: чугун
• Внутренние компоненты: алюминий Anticorodal
• Втулка: самосмазывающаяся бронза
• Уплотнения: NBR
• Сопло: латунь, настраиваемое
• Установка: без ограничения ориентации; резьбовые монтажные площадки для приводов; набор рычагов для сервоприводов доступен
• Обслуживание: внутренние детали обслуживаются в линию без снятия трубопровода
• Доступные размеры корпуса: B, C, D (см. таблицу размеров выше)
