Эжектор с трубкой вентури для газа MV2 series

для использования в промышленностирегулируемыйкомпактный

Общее описание

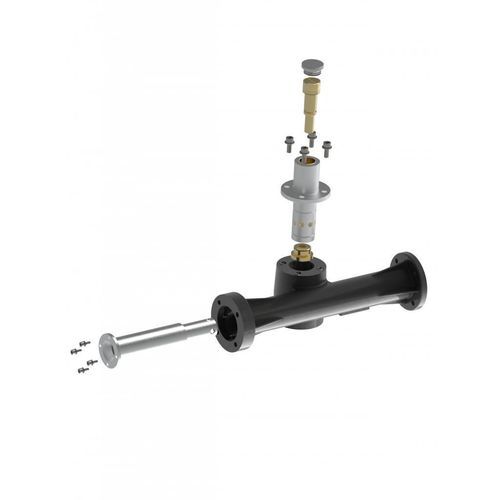

Glass Service производит точный и настраиваемый вентури-миксер для управления соотношением воздух/газ в промышленных приложениях для горелок. Устройство состоит из механически обработанной корпусной части из чугуна с индивидуальным вентури-вставкой, откалиброванной под заданные характеристики. Принцип Вентури в сочетании с регулировочным шпинделем обеспечивает подсос газа потоком воздуха и его смешение перед подачей к горелке. Начальная настройка соотношения воздух/топливо выполняется встроенным клапаном.

Характеристики миксера

• Низкая потеря давления
• Несколько сочетаний размеров (DN40–DN80)
• Фланцевое соединение для инспекции, очистки и регулирования пропускной способности
• Компактная, реверсивная конструкция без ограничения ориентации
• Корпус из чугуна для эксплуатационной надежности
• Встроенный клапан регулирования газа
• Сменная насадка и регулируемый шпиндель для точного дозирования газа
• Простая разборка для быстрой технической обслуживания и масштабирования
• Постоянное соотношение сгорания воздух/топливо

Материалы и конструкция
Корпус миксера и камера смешения обрабатываются из одной отливки. Вентури-вставка изготовлена из Aluminum Anticorodal и калибруется по заказу. Форсунка (spud) выполнена из латуни и полностью настраиваема в соответствии с требуемым диаметром отверстия.

Принцип работы
Энергия воздуха, проходящего через горловину Вентури, создает разряжение, которое втягивает газ через калиброванную форсунку. Смесь воздух/газ затем восстанавливает давление в камере смешения при снижении скорости потока. Количество газа регулируется шпиндельным клапаном и сменой взаимозаменяемой форсунки для изменения внутреннего диаметра, что обеспечивает точную дозировку.

Критерии проектирования
Рекомендуемая практика: давление на входе воздуха должно быть примерно в 3,5 раза выше давления в миксере, чтобы обеспечить необходимую энергию для втягивания. Рекомендуется перепад давления в вентури быть ≥ 66% от системы; испытания показывают ≈71% при соотношении 3,5:1. Поддерживайте соотношение примерно 2,5:1 между площадью воздушного отверстия миксера и площадью выходного сопла горелки.

Установка
Установка проста и быстра: 4 винта на фланец надежно фиксируют миксер. Устройство может устанавливаться симметрично, вход газа можно менять в зависимости от линии подачи. Рекомендуется не устанавливать отводы сразу за миксером и оставлять минимальное расстояние в 5× диаметр трубы между выходом миксера и горелкой, чтобы избежать неустойчивости горения.

Таблица общих размеров (мм) и доступные размеры
Размер | H | L | P
DN40 | 142 | 325 | 124.5
DN50 | 142 | 375 | 143.3
DN65 | 154.5 | 425 | 163.5
DN80 | 193.5 | 605 | 185

Модель / Мощность / Код / Вставки (сводка)
Размер | МОЩНОСТЬ (kW) | MODEL | CODE | ВНУТРЕННИЙ ВСТАВНОЙ Ø [MM] | СПУД СВЕРЛЕНИЕ Ø [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

Технические характеристики

• Продукт: вентури-миксер (предварительный смеситель Venturi для смешения воздух/газ)
• Конструкция: корпус и камера смешения обработаны из одной литой детали
• Материал вставки: Aluminum Anticorodal (индивидуальная калибровка)
• Материал насадки: латунь (калиброванная, конфигурируемая)
• Материал корпуса: чугун
• Встроенный клапан регулирования газа для первоначальной установки соотношения воздух/топливо
• Сменная насадка + регулируемый шпиндель (шпиндельный клапан) для точного дозирования газа
• Фланцевое соединение для инспекции, очистки и регулирования пропускной способности
• Ориентационно-независимый компактный реверсивный дизайн
• Рекомендуемые параметры установки: давление входящего воздуха ≈ 3,5 × давление миксера; перепад давления Venturi ≥ 66% системы; ≈2,5:1 площадь отверстия воздуха миксера / площадь выхода горелки
• Доступные номинальные размеры: DN40, DN50, DN65, DN80
• Типичная мощность (kW) по размерам: DN40=98, DN50=158, DN65=265, DN80=366
• Примеры кодов моделей: MV2-40, MV2-50, MV2-65, MV2-80 (см. сводную таблицу)
